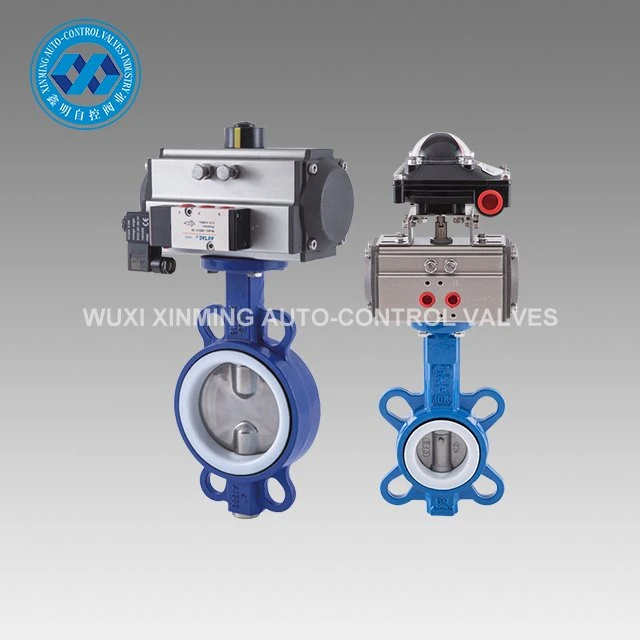

Η βαλβίδα πεταλούδας από όλκιμο σίδηρο είναι μια απλή ρυθμιστική βαλβίδα και μπορεί επίσης να χρησιμοποιηθεί για-απενεργοποιημένο έλεγχο των μέσων σωληνώσεων χαμηλής-πίεσης. Για αυτόματη εκκίνηση και διακοπή της ροής γρηγορότερα από τις βαλβίδες{3}}με κινητήρα, οι οποίες λειτουργούν με πεπιεσμένο αέρα. Πρέπει να ελέγχετε τον αέρα προς τον ενεργοποιητή χρησιμοποιώντας είτε την παρεχόμενη ηλεκτρική βαλβίδα πιλότου είτε μια χειροκίνητη βαλβίδα ενεργοποίησης/απενεργοποίησης. Οι βαλβίδες δεν απαιτούν ελάχιστη πτώση πίεσης μεταξύ της εισόδου και της εξόδου για τη λειτουργία.
Λεπτομέρειες προϊόντος:
| Όνομα προϊόντος | Βαλβίδα πεταλούδας από όλκιμο σίδηρο |
| Επωνυμία | Γίνονται επίσης δεκτά XM και OEM |
| Μέγεθος βαλβίδας πεταλούδας | 25mm-1000mm |
| Πιστοποίηση | CE, ATEX, SIL3, ISO9001:2016 |
| Τύπος βαλβίδας | Πεταλούδα |
| Για χρήση με | Νερό, Πετρέλαιο, Αέρας, Φυσικό Αέριο, Ατμός, Πόσιμο Νερό |
| Υλικό σφραγίδας | μέταλλο-σε-μέταλλο |
| Προδιαγραφές πληρ | API 609 |

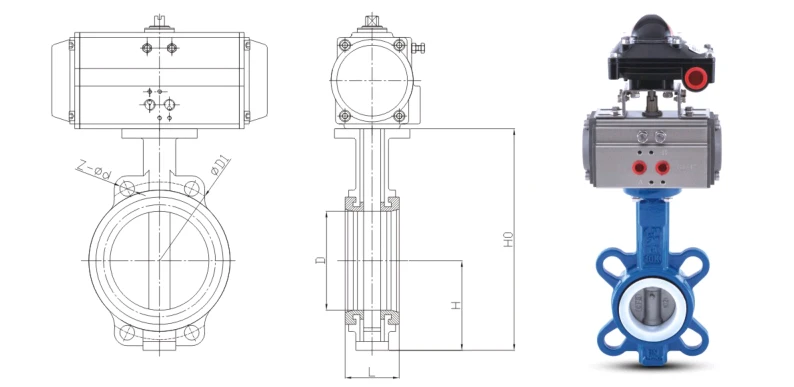

Τεχνική παράμετρος:
| Ονομαστική διάμετρος | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | ίντσα | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Σχεδιασμός και κατασκευή βαλβίδων | Σύμφωνα με το πρότυπο GB/T12238 | ||||||
| Μέγεθος φλάντζας βαλβίδας | Σύμφωνα με το πρότυπο GB/T9113, GB/T17241.6 | ||||||
| Δομικό μήκος της βαλβίδας | Σύμφωνα με το πρότυπο GB/T12221 | ||||||
| Επιθεώρηση βαλβίδας και πείραμα | Σύμφωνα με το πρότυπο GB/T13927 | ||||||
Χαρακτηριστικά προϊόντος:
• Διαρροή υψηλής-μηδενικής πίεσης: Τέσσερις τύποι βουλκανισμένων καθισμάτων βαλβίδων: EPDM/Viton®/NBR/PTFE, αμφίδρομη φυσαλίδα-επίπεδη στεγανοποίηση, έως 16 bar.
• Ελαφρύ: Το βάρος του ίδιου διαμετρήματος είναι μόνο 30–40% του βάρους μιας σφαιρικής βαλβίδας, μειώνοντας το κόστος στήριξης του αγωγού.
• Μεγάλη διάρκεια ζωής: Το στέλεχος της βαλβίδας είναι κατασκευασμένο από ανοξείδωτο ατσάλι διπλής όψης 416/316 SS και το ρουλεμάν χρησιμοποιεί έναν αυτο-λιπαντικό μη-μεταλλικό δακτύλιο για την αποφυγή σύλληψης.
• Φιλικό προς τη μόνωση-: Το σχέδιο εκτεταμένου λαιμού μπορεί να καλυφθεί με μονωτικό στρώμα 2", κατάλληλο για σωλήνες HVAC και εξωτερικούς χώρους.
• Πολλαπλοί κινητήρες: χειρολαβές, κιβώτια ταχυτήτων, ηλεκτρικοί, πνευματικοί και υδραυλικοί ενεργοποιητές, όλα συνδεδεμένα σύμφωνα με τις φλάντζες του προτύπου ISO 5211.
• Ολοκληρωμένες πιστοποιήσεις: WRAS, άδειες πόσιμου νερού ACS, κατά API-609, BS EN 593, και ISO 5752.
Η υπηρεσία μας:
1) Γραμμή επικοινωνίας 7x24 ώρες
2) Αυστηρός ποιοτικός έλεγχος
3) Καλή ποιότητα σε ευνοϊκή τιμή
4) Εξαιρετική εξυπηρέτηση μετά-
5) Ηλεκτρονική τεχνική υποστήριξη
6) Γρήγορος χρόνος παράδοσης
Εφαρμογές προϊόντων:
• Δίκτυα σωληνώσεων ζεστού και κρύου νερού, θαλασσινού νερού, αποχέτευσης και ατμού
• Συστήματα κλιματισμού HVAC, τηλεθέρμανση
• Πετρελαϊκά, χημικά, τρόφιμα, φαρμακευτικά και ναυπηγεία
• Υγρά-ποιότητας τροφίμων: ποτά, αλκοόλ, καθαρό νερό
• Αέριο και κενό: αέριο, πεπιεσμένος αέρας, συστήματα κενού
Σχετικά με εμάς:
Η Wuxi Xinming Auto-control Valves Co., Ltd. ειδικεύεται στην κατασκευή πνευματικών ενεργοποιητών και αυτόματων βαλβίδων ελέγχου σειράς XM με πιστοποίηση ISO9001, σύμφωνα με τα πρότυπα ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Με προηγμένες δυνατότητες Ε&Α και εγκαταστάσεις παραγωγής, τα προϊόντα μας εξυπηρετούν ποικίλες βιομηχανίες, συμπεριλαμβανομένων σταθμών πετρελαίου και φυσικού αερίου, χημικών και ηλεκτροπαραγωγής, ενσωματώνοντας τη δέσμευσή μας για «Πρώτα την τεχνολογία, την ποιότητα αριστείας» μέσω καινοτόμων λύσεων και αξιόπιστων επιδόσεων. Εάν χρειάζεστε βαλβίδα πεταλούδας από όλκιμο σίδηρο, επικοινωνήστε μαζί μας.
