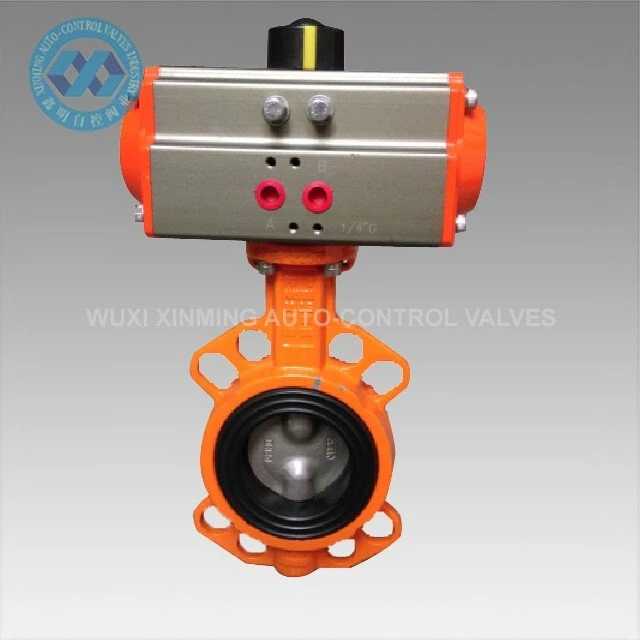

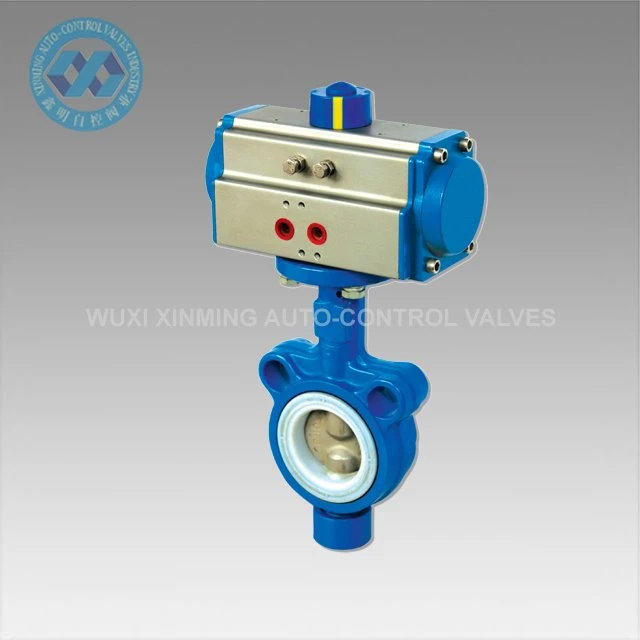

Η βαλβίδα πεταλούδας γκοφρέτας έχει απλή δομή, μικρό μέγεθος, μικρό βάρος, χαμηλό κόστος, βολικό έλεγχο και λειτουργία, μεγάλη αποτελεσματική περιοχή κυκλοφορίας, γρήγορο άνοιγμα και κλείσιμο, εξοικονόμηση εργασίας και καλή απόδοση σφράγισης και έχει τα πλεονεκτήματα της μεταλλικής σκληρής σφράγισης και της ελαστικής σφράγισης.
Για αυτόματη εκκίνηση και διακοπή της ροής γρηγορότερα από τις βαλβίδες{0}}με κινητήρα, οι οποίες λειτουργούν με πεπιεσμένο αέρα. Πρέπει να ελέγχετε τον αέρα προς τον ενεργοποιητή χρησιμοποιώντας είτε την παρεχόμενη ηλεκτρική βαλβίδα πιλότου είτε μια χειροκίνητη βαλβίδα ενεργοποίησης/απενεργοποίησης. Οι βαλβίδες δεν απαιτούν ελάχιστη πτώση πίεσης μεταξύ της εισόδου και της εξόδου για τη λειτουργία.
Ο ενεργοποιητής είναι τοποθετημένος απευθείας στο σώμα της βαλβίδας για ελαχιστοποίηση της κίνησης και μείωση της φθοράς. Μια οπτική ένδειξη ροής στο επάνω μέρος του ενεργοποιητή δείχνει εάν η βαλβίδα είναι ανοιχτή ή κλειστή. Η χειροκίνητη παράκαμψη σάς επιτρέπει να λειτουργείτε τη βαλβίδα κατά τη διάρκεια διακοπών ρεύματος.
Λεπτομέρειες προϊόντος
| Όνομα προϊόντος | Βαλβίδα πεταλούδας γκοφρέτας |
| Επωνυμία | Γίνονται επίσης δεκτά XM και OEM |
| Μέγεθος βαλβίδας πεταλούδας | 25mm-1000mm |

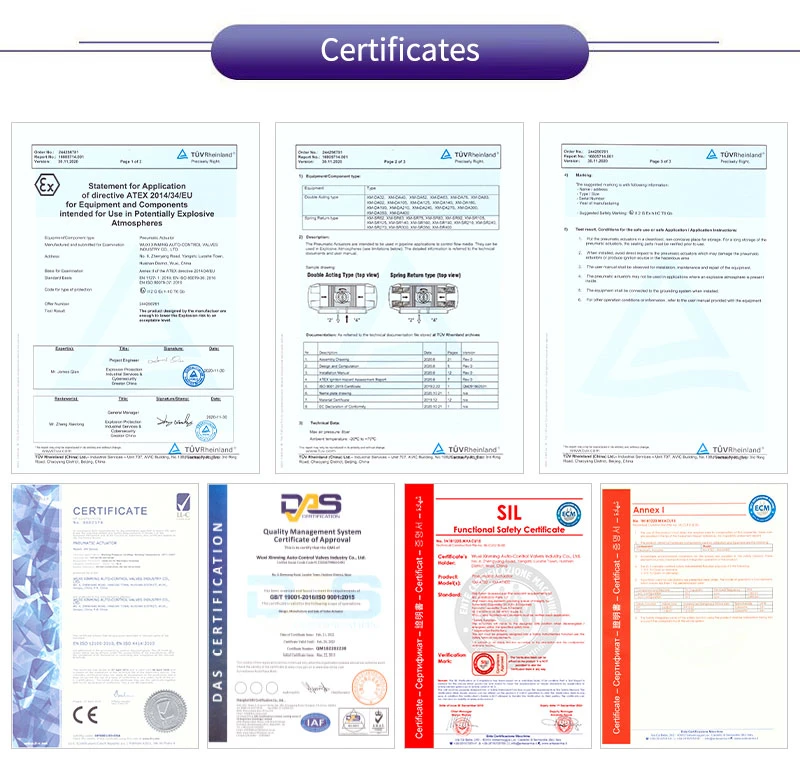

| Πιστοποίηση | CE, ATEX, SIL3, ISO9001:2016 |
| Τύπος βαλβίδας | Πεταλούδα |
| Για χρήση με | Νερό, Πετρέλαιο, Αέρας, Φυσικό Αέριο, Ατμός, Πόσιμο Νερό |
| Υλικό σφραγίδας | Καουτσούκ EPDM, NBR, PTFE, μέταλλο-σε-μέταλλο |
| Προδιαγραφές πληρ | API 609 |

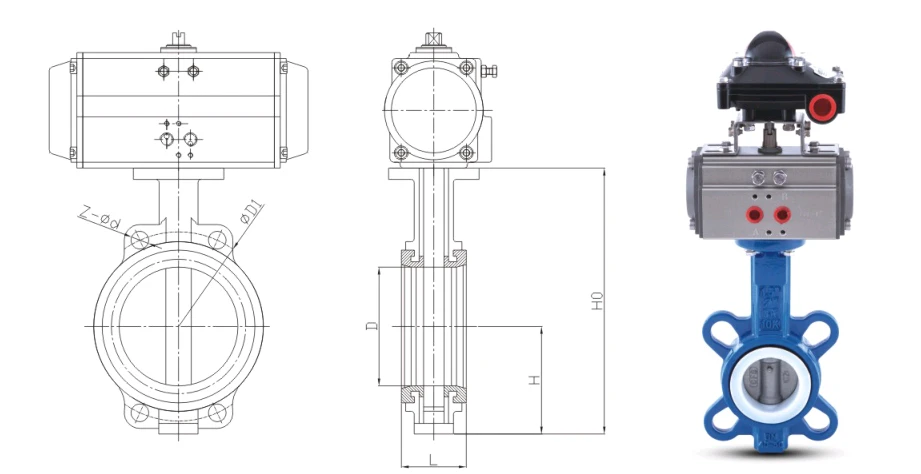

Τεχνική παράμετρος:
| Ονομαστική διάμετρος | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | ίντσα | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Σχεδιασμός και κατασκευή βαλβίδων | Σύμφωνα με το πρότυπο GB/T12238 | ||||||
| Μέγεθος φλάντζας βαλβίδας | Σύμφωνα με το πρότυπο GB/T9113, GB/T17241.6 | ||||||
| Δομικό μήκος της βαλβίδας | Σύμφωνα με το πρότυπο GB/T12221 | ||||||
| Επιθεώρηση βαλβίδας και πείραμα | Σύμφωνα με το πρότυπο GB/T13927 | ||||||
Χαρακτηριστικά προϊόντος:
• Ελαφρύ και συμπαγές: Το βάρος του ίδιου διαμετρήματος είναι μόνο το 1/6 της βαλβίδας πύλης και ο χώρος εγκατάστασης μειώνεται κατά 50%
• Αμφίδρομη στεγανοποίηση φυσαλίδων-βαθμού: EPDM/NBR/VITON/PTFE ελαστική έδρα βαλβίδας, μηδενική διαρροή (ISO 5208 Rate A)
• Χαμηλή ροπή: Βελτιωμένη πλάκα πεταλούδας + αυτο-λιπαντικό χιτώνιο, εύκολο στην οδήγηση με χειροκίνητους, πνευματικούς και ηλεκτρικούς ενεργοποιητές
• Διαδικτυακή συντήρηση: Το σώμα της βαλβίδας δεν εκτείνεται στον αγωγό και η πλάκα πεταλούδας μπορεί να τραβηχτεί προς τα έξω χαλαρώνοντας τέσσερις βίδες φλάντζας για αποσυναρμολόγηση και συναρμολόγηση
• Πολυλειτουργικό: Μπορεί να ανοίξει και να κλείσει πλήρως και μπορεί επίσης να στραγγαλιστεί με ακρίβεια στην περιοχή από 15 ~ 75 μοίρες
Εφαρμογές προϊόντων:
• Δημοτικά νερά: ακατέργαστο νερό, καθαρό νερό, λύματα, απομόνωση αντλιοστασίου
• HVAC: κεντρικός κλιματισμός, τηλεθέρμανση, κυκλοφορία νερού ψύξης
• Τρόφιμα και φάρμακα: Σύστημα καθαρισμού CIP/SIP, προαιρετικός βαθμός υγιεινής FDA 3A
• Χημικά και πετροχημικά: ασθενές οξύ και αλκάλιο, διαλύτης, σκόνη, πνευματικός αγωγός μεταφοράς
• Ενέργεια ισχύος: πύργος ψύξης, συμπύκνωμα, σύστημα καταιονισμού πυρκαγιάς
Δυνατότητα Προμήθειας
Δυνατότητα ανεφοδιασμού: 1000 μονάδες το μήνα, Πνευματική Βαλβίδα Πεταλούδας
Συσκευασία & Παράδοση
Λεπτομέρεια συσκευασίας:
1) Αν είναι μεγάλη ποσότητα, θήκη από κόντρα πλακέ
2) Αν είναι μικρή ποσότητα, ένα χαρτοκιβώτιο ή μια παλέτα από κόντρα πλακέ
Λιμάνι αναχώρησης: Σαγκάη, Κίνα
Χρόνος παράδοσης:
|
Ποσότητα (Μονάδες) |
1-50 |
51-1000 |
＞1001 |
|
Εκτιμ. Χρόνος (ημέρες) |
Αγαθά σε απόθεμα |
30 |
Προς διαπραγμάτευση |
Η υπηρεσία μας
1) Γραμμή επικοινωνίας 7x24 ώρες
2) Αυστηρός ποιοτικός έλεγχος
3) Καλή ποιότητα σε ευνοϊκή τιμή
4)Εξαιρετική εξυπηρέτηση μετά-
5) Ηλεκτρονική τεχνική υποστήριξη
6) Γρήγορος χρόνος παράδοσης
Συμβουλές επιλογής και παραγγελίας:
Όταν το μέσο περιέχει σωματίδια Μεγαλύτερα ή ίσα με 2 mm, επιλέξτε μια σκληρή σφράγιση ή μια διπλή έκκεντρη δομή.
Όταν απαιτείται πυρασφάλεια, μπορεί να επιλεγεί πληρωτικό γραφίτη + νάρθηκας SS316L.
Παρέχετε ηλεκτρικό 24 V/220 V, πνευματική επαναφορά διπλής ενέργειας/ελατηρίου, διακόπτη ορίου, πλήρες σετ ρυθμιστή θέσης.
Εάν χρειάζεστε σχέδια CAD βαλβίδας πεταλούδας Wafer, μοντέλα 3D ή λύσεις προσαρμογής έργων, επικοινωνήστε με: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Σχετικά με εμάς:

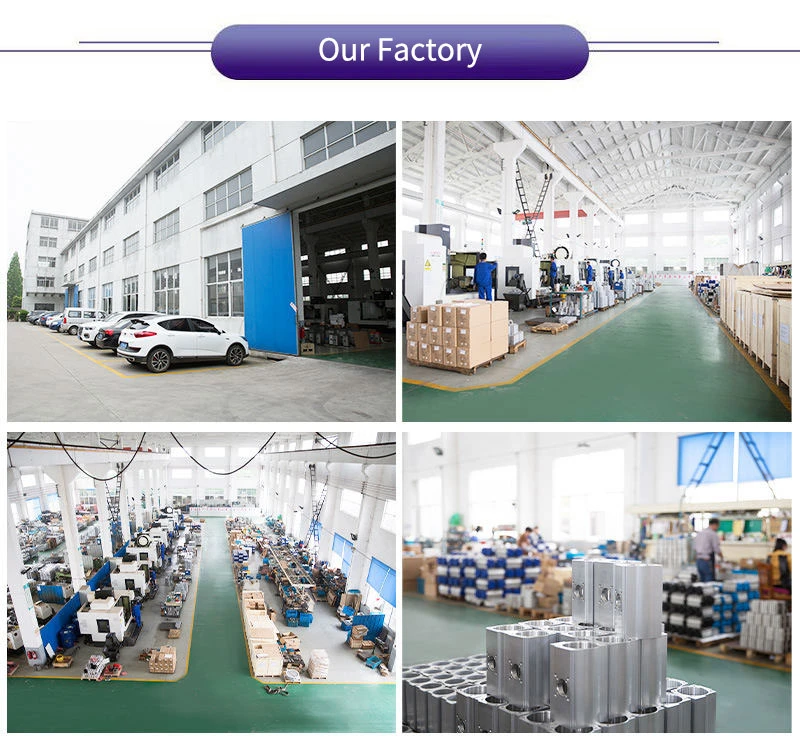

Η Wuxi Xinming Auto-control Valves Co., Ltd. ειδικεύεται στην κατασκευή πνευματικών ενεργοποιητών και αυτόματων βαλβίδων ελέγχου σειράς XM με πιστοποίηση ISO9001, σύμφωνα με τα πρότυπα ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Με προηγμένες δυνατότητες Ε&Α και εγκαταστάσεις παραγωγής, τα προϊόντα μας εξυπηρετούν ποικίλες βιομηχανίες, συμπεριλαμβανομένων σταθμών πετρελαίου και φυσικού αερίου, χημικών και ηλεκτροπαραγωγής, ενσωματώνοντας τη δέσμευσή μας για «Πρώτα την τεχνολογία, την ποιότητα αριστείας» μέσω καινοτόμων λύσεων και αξιόπιστων επιδόσεων.
