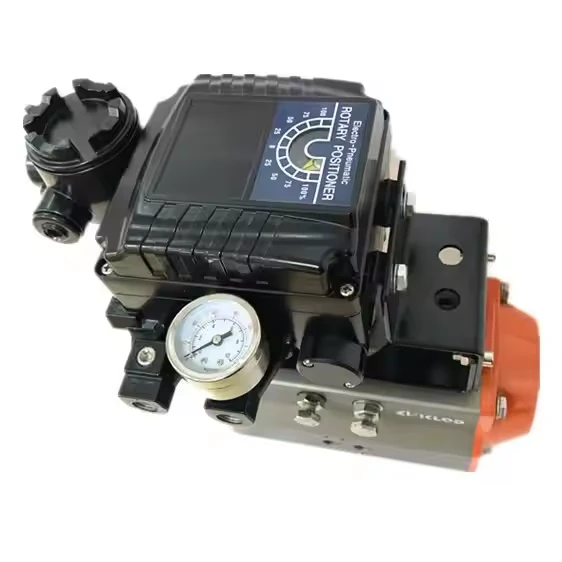

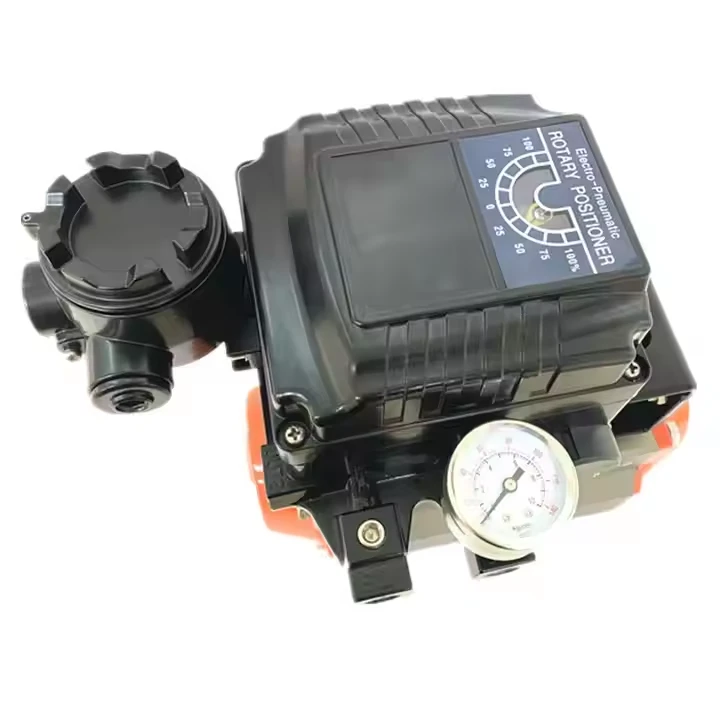

Το ηλεκτρικό σημείο θέσης βαλβίδων είναι ένας βασικός εξοπλισμός για την ακριβή ρύθμιση του ανοίγματος βαλβίδας στη βιομηχανική αυτοματοποίηση, το οποίο μετατρέπει τα ηλεκτρικά σήματα σε πνευματικά σήματα στη δράση της βαλβίδας οδήγησης και χρησιμοποιείται ευρέως στη χημική βιομηχανία, την ηλεκτρική ενέργεια, τη μεταλλουργία και άλλα πεδία.
Βασικές λειτουργίες
Μετατροπή σήματος: Το τυπικό σήμα ρεύματος (όπως {{0}} ma) από το σύστημα ελέγχου λαμβάνεται και μετατρέπεται σε σήμα πνευματικής πίεσης (όπως 0 2-1. 0bar).
Τοποθέτηση βαλβίδων: Ελέγξτε με ακρίβεια το άνοιγμα της βαλβίδας μέσω του μηχανισμού ανάδρασης για να διασφαλίσετε ότι η θέση της βαλβίδας είναι σύμφωνη με το σήμα εισόδου.
Δυναμική αντιστάθμιση: ξεπεράστε την τριβή του στελέχους των βαλβίδων, τις διακυμάνσεις της μέσης πίεσης και άλλες παρεμβολές, τη βελτίωση της ταχύτητας απόκρισης και της σταθερότητας.
Η αρχή λειτουργίας
Επεξεργασία σήματος εισόδου
Αφού ο εντοπιστής λάβει το τρέχον σήμα, το εσωτερικό κύκλωμα ή μικροεπεξεργαστή αναλύει την τιμή ανοίγματος στόχου.
Τοποθετήστε την ανατροφοδότηση και τη σύγκριση
Μηχανική ανατροφοδότηση: Μέσω του CAM, η ράβδος σύνδεσης και άλλοι μηχανισμοί για τη μετατροπή της μετατόπισης του στελέχους βαλβίδας σε ένα μηχανικό σήμα.
Ψηφιακή ανατροφοδότηση: Ο έξυπνος θέσης λαμβάνει σήματα θέσης σε πραγματικό χρόνο μέσω ποτενσιόμετρων ή μαγνητοσυστολικών αισθητήρων και τα συγκρίνει με τις ρυθμισμένες τιμές.
Ρύθμιση εξόδου
Παραδοσιακό Positioner: Χρησιμοποιώντας την αρχή της ισορροπίας δύναμης, μέσω του συστήματος ακροφυσίων διαφράγματος για να ρυθμίσετε την πίεση εξόδου.
Intelligent Positioner: Ελέγξτε με ακρίβεια τη διαδρομή του αερίου μέσω πιεζοηλεκτρικών βαλβίδων ή βαλβίδων σωληνοειδούς υψηλής ταχύτητας για να οδηγήσετε τον ενεργοποιητή.
Έλεγχος κλειστού βρόχου
Συνεχώς συγκρίνετε την τιμή καθορισμού στην πραγματική θέση και ρυθμίστε δυναμικά την έξοδο μέχρι να εξαλειφθεί το σφάλμα.
Βασικοί δείκτες απόδοσης
Γραμμικότητα: Ο βαθμός συμφωνίας μεταξύ της εξόδου και του σήματος εισόδου, ευφυής έως 0. 1%fs.
Επαναληψιμότητα: Η συνέπεια των πολλαπλών κινήσεων, συνήθως καλύτερης από 0. 2%.
Χρόνος απόκρισης: Από την αλλαγή σήματος στη βαλβίδα στη θέση του, μέχρι 0 5 δευτερόλεπτα για μοντέλα υψηλής ταχύτητας.
Περιβαλλοντική προσαρμοστικότητα: εύρος θερμοκρασιών (-40 ~ 85 βαθμοί), πιστοποίηση απόδειξης έκρηξης (όπως ex d iic t6).
