Εισαγωγή Προϊόντος

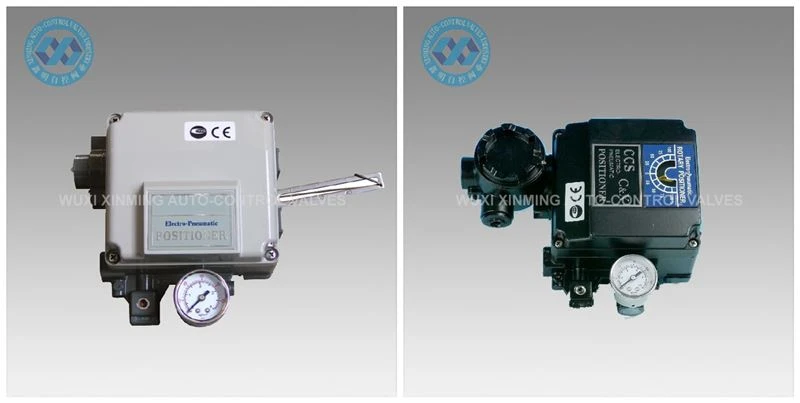

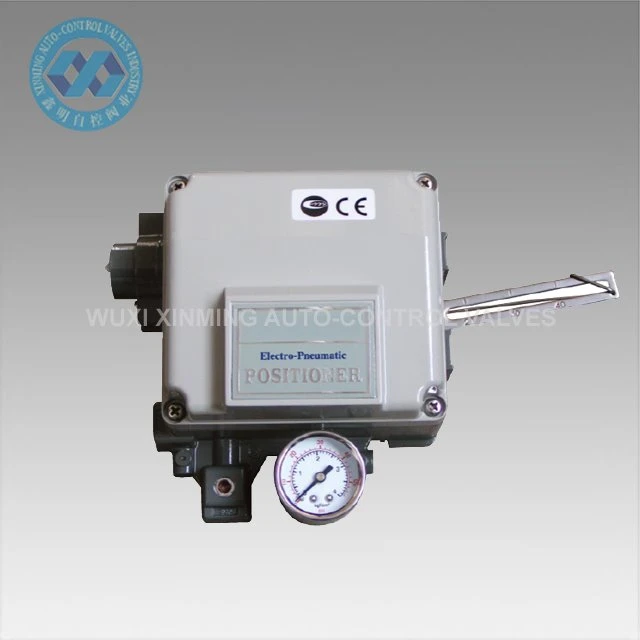

Το YT1000 Valve Positioner χρησιμοποιείται με τη βαλβίδα πνευματικού ελέγχου για να σχηματίσει έναν βρόχο ελέγχου κλειστού βρόχου. Το σήμα ρεύματος συνεχούς ρεύματος που δίνεται από το σύστημα ελέγχου μετατρέπεται σε σήμα αερίου που οδηγεί τη βαλβίδα ρύθμισης για να ελέγξει τη δράση της ρυθμιστικής βαλβίδας. Ταυτόχρονα, γίνεται ανάδραση σύμφωνα με το βαθμό ανοίγματος της ρυθμιστικής βαλβίδας, έτσι ώστε η θέση της βαλβίδας να μπορεί να τοποθετηθεί σωστά σύμφωνα με το σήμα ελέγχου που εξάγεται από το σύστημα. Ο ηλεκτρικός ρυθμιστής θέσης μπορεί να χρησιμοποιηθεί για πνευματικούς ενεργοποιητές μονής δράσης (τύπου ελατηρίου επιστροφής) και διπλής ενέργειας.
Εγκατάσταση ρυθμιστών θέσης ηλεκτρικών-πνευματικών βαλβίδων: Αυτή η σειρά είναι τύπου ρύθμισης και έχει σχεδιαστεί για ενεργοποιητές διπλής ή μονής δράσης με σήματα ανάδρασης εισόδου και εξόδου 4-20 mA. Ο πνευματικός ενεργοποιητής είναι εξοπλισμένος με ηλεκτρικό-πνευματικό ρυθμιστή θέσης βαλβίδας και βραχίονα, που συνδέει τον μοχλό ανάδρασης μέσω της υποδοχής NAMUR του πινιόν, η οποία στερεώνεται με 4 μπουλόνια. Ο αγωγός πηγής αέρα μπορεί να συνδεθεί για να πραγματοποιηθεί ο έλεγχος προσαρμογής.
Τεχνικές παράμετροι
Το ηλεκτρικό-πνευματικό σύστημα θέσης βαλβίδας σειράς 1000 χρησιμοποιείται με την πνευματική βαλβίδα ελέγχου για να σχηματίσει έναν βρόχο ελέγχου κλειστού βρόχου. Το σήμα ρεύματος συνεχούς ρεύματος που δίνεται από το σύστημα ελέγχου μετατρέπεται σε σήμα αερίου που οδηγεί τη ρυθμιστική βαλβίδα στον έλεγχο της δράσης της βαλβίδας ρύθμισης. Ταυτόχρονα , η ανάδραση γίνεται σύμφωνα με το βαθμό ανοίγματος της ρυθμιστικής βαλβίδας, έτσι ώστε η θέση της βαλβίδας να μπορεί να τοποθετηθεί σωστά σύμφωνα με το σήμα ελέγχου που εξάγεται από το σύστημα. Ο ηλεκτρικός ρυθμιστής θέσης μπορεί να χρησιμοποιηθεί για μονής δράσης (τύπος ελατηρίου επιστροφής) και διπλής πνευματικοί ενεργοποιητές. Εγκατάσταση ρυθμιστών βαλβίδας ηλεκτρικού-πνευματικού: Αυτή η σειρά είναι τύπου ρύθμισης και έχει σχεδιαστεί για ενεργοποιητές διπλής ενέργειας ή μονής δράσης με σήματα εισόδου και εξόδου 4-20 mAfeedback. Ο πνευματικός ενεργοποιητής είναι εξοπλισμένος με ηλεκτρικό πνευματικό ρυθμιστή θέσης βαλβίδας και βραχίονα , συνδέοντας τον μοχλό ανάδρασης μέσω της υποδοχής NAMUR του πινιόν, η οποία στερεώνεται με 4 μπουλόνια. Ο αγωγός πηγής αέρα μπορεί να συνδεθεί για να πραγματοποιηθεί ο έλεγχος ρύθμισης.

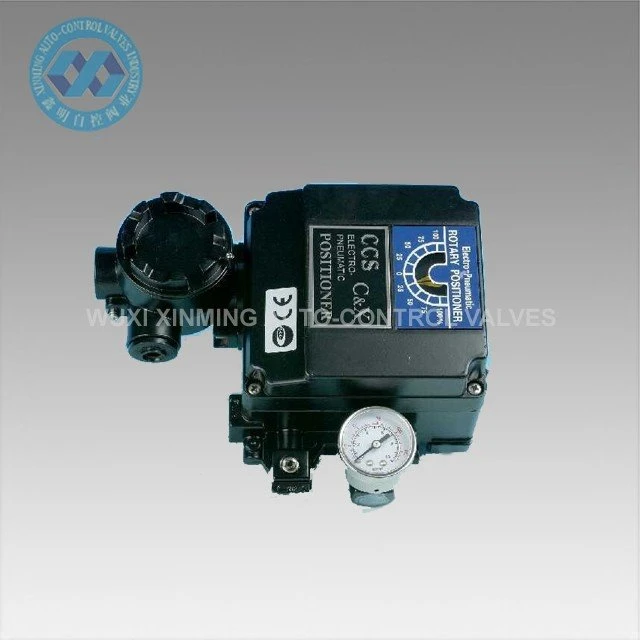

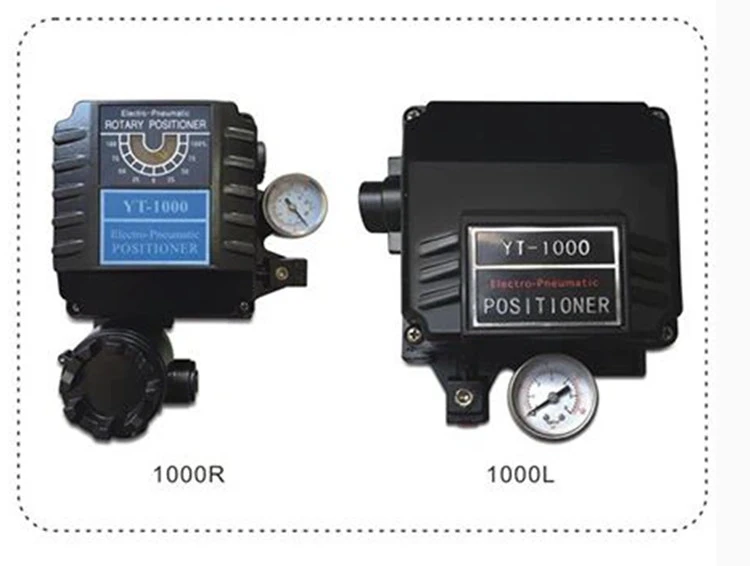

Είδος | Μοντέλο | 1000L (γραμμικός τύπος) | 1000R (Περιστροφικός τύπος) |
Αγωνιστική Διπλής ενέργειας | |||
Σήμα εισόδου, αντίσταση | 4~20 Ma.dc 250Ω±15Ω | ||
Πίεση παροχής αερίου | 1,4~7 kgf/cm²（20~100psi） | ||
Εγκεφαλικό | 10~105mm | 0-90βαθμός | |
Ηλεκτρική διεπαφή | PT(NPT)1/2 | ||
Αντιεκρηκτικό βαθμό | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Επίπεδο Προστασίας | IP66 | ||
Θερμοκρασία περιβάλλοντος | -20βαθμός~70βαθμόςΕπαναληψιμότητα ±0.5% | ||
Γραμμικός | ±1%F.S ±2% F.S ±2% F.S | ||
Υστέρηση | ±1%F.S Ευαισθησία±0.2%F.S ±0.5% F.S | ||
Κατανάλωση ενέργειας αέρα | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Ροή | 80LPM(έως=1.4kgf/cm²,20psi) | ||
Υλικό | Χυτό αλουμίνιο | ||
Βάρος | 2,7KG~2,8KG | ||
Μοντέλο | 1000L/R |
Τύποι | L: Γραμμικός τύπος, R: Περιστροφικός τύπος |
Μορφή δράσης | S:Single action, D:Double action |
Αντιεκρηκτική φόρμα | M: αντιεκρηκτικό Exd II BT4 Exd II BT6, I: Intrinsically safe Exia II CT6,n: Κανονικό |
Μοχλός ανάδρασης | R1,M6*40L;R2,M8*40L;R,ΝΑΜΟΥΡ, 1,10~40mm; 2,40~70mm |
Στόμιο | 90,90~180,180 |
Τύπος διεπαφής | PT,NPT |
Επιλογή | 0,+PTM, +L/S |
Εισαγωγή Εταιρείας
Από το 2007, η WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD έχει ιδρύσει.
Κατασκευάζουμε κυρίως πνευματικό ενεργοποιητή, πνευματική σφαιρική βαλβίδα, πνευματική βαλβίδα πεταλούδας, πνευματική/ηλεκτρική βαλβίδα ελέγχου κ.λπ.
Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό επεξεργασίας και εξελιγμένο εξοπλισμό δοκιμών. Ο εξοπλισμός επεξεργασίας μας περιλαμβάνει τόρνους, φρέζα, μηχανή διάτρησης, πλάνη, μηχανή διάτρησης, τόρνους CNC, κέντρα κατεργασίας CNC και άλλο εξοπλισμό. Υπάρχουν συνολικά 30 σετ, εκ των οποίων υπάρχουν 5 σετ εισαγωγής κάθετου κέντρου μηχανής και αρκετά σετ προηγμένων τόρνων CNC.
FAQ
Ε 1: Χωρητικότητα όρων πληρωμής;
A 1: T/T, L/C, Western Union.
Ε 2: Εμπορικοί όροι;
A 2: Σύμφωνα με το Incoterms 2010, συνήθως με τα EXW, FOB shanghai, CFR, CIF και DDU.
Ε 3: Εγκυρότητα της προσφοράς;
Α 3: Μέσα σε 30 ημέρες.
Ε 4: Τρόποι αποστολής;
Α 4: Δια θαλάσσης, αεροπορικώς, εξπρές ή σιδηροδρομικώς.
Ε 5: Εγγύηση;
A 5: Εγγύηση ποιότητας ενός έτους δωρεάν και δια βίου πληρωμένη υπηρεσία.
Ε 6: Εγκατάσταση και εκπαίδευση;
A 6: κανονική καθοδήγηση βίντεο για εγκατάσταση. Εάν είναι απαραίτητο, παρέχεται πληρωμένη υπηρεσία μηχανικού στο εξωτερικό.
