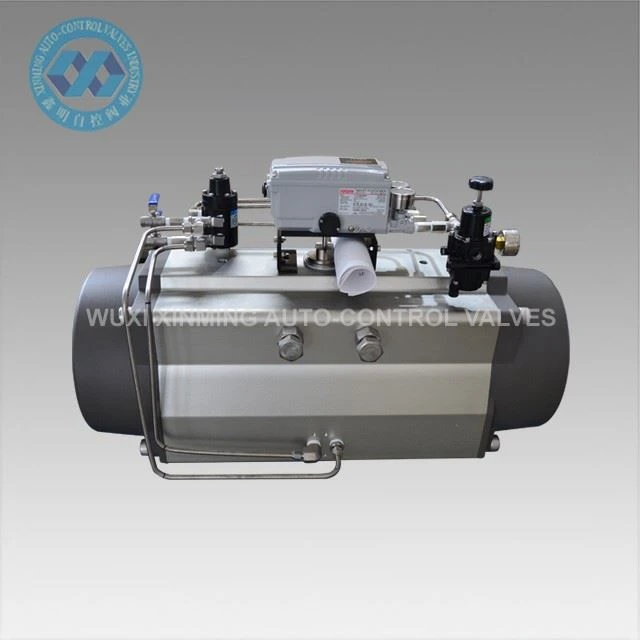

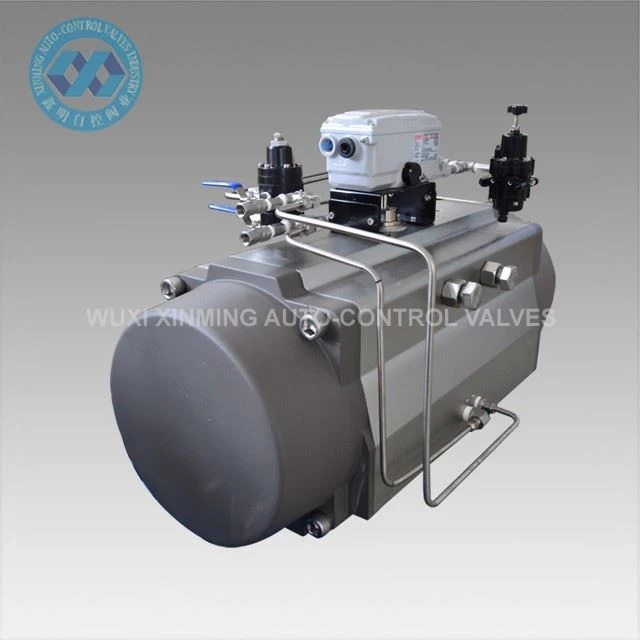

Επισκόπηση προϊόντος
Ο Πνευματικός Ενεργοποιητής Διπλής Ενεργοποίησης Rack and Pinion έχει σχεδιαστεί για την αυτοματοποίηση τεταρτημορίων-σφαιρικών βαλβίδων και βαλβίδων πεταλούδας σε βιομηχανικά συστήματα σωληνώσεων. Παρέχει αξιόπιστο πνευματικό έλεγχο για λειτουργία βαλβίδας 0 μοιρών – 90 μοιρών και είναι συμβατό με τυπικές διεπαφές τοποθέτησης όπως το ISO 5211 και το NAMUR VDI/VDE 3845.
Χρησιμοποιείται ευρέως σε συστήματα βιομηχανικού αυτοματισμού όπου απαιτείται σταθερή και τυποποιημένη ενεργοποίηση βαλβίδων.
Τεχνική Παράμετρος
| Όνομα προϊόντος | Πνευματικός περιστροφικός ενεργοποιητής |
| Επωνυμία | XM, και OEM είναι επίσης αποδεκτές |
| Μέγεθος ενεργοποιητή | 32mm-400mm |
| Περιστροφική γωνία | 0 μοίρες ~ 90 μοίρες |
| Εύρος θερμοκρασίας εργασίας |
-20 μοίρες ~ +80 μοίρες (τυπικό) -40 βαθμοί ~+80 βαθμοί (χαμηλή θερμοκρασία) -15 βαθμοί ~ 150 βαθμοί (υψηλή θερμοκρασία) |
| Πίεση παροχής αέρα | 0,2~0,8MPa, 10Mpa μέγ |
| Κορυφαία σύνδεση | VDI/VDE3845 NAMUR |
| Σύνδεση κάτω | ISO 5211 και DIN 3337 |
| Υλικό | Κράμα αργιλίου |
| Δομή | ράφι και πινιόν, έμβολα διπλής ράβδου |
| Επεξεργασία επιφάνειας σώματος ενεργοποιητή | σκληρά ανοδιωμένα |
| Χρώμα καπακιού τέλους | μαύρο γκρι, μαύρο, σκούρο μπλε, μπλε του ουρανού, κόκκινο, πορτοκαλί, πράσινο, κ.λπ. |
| Πιστοποίηση | CE, ATEX, SIL3, ISO9001:2016 |
XM ΠΙΝΑΚΑΣ ΡΟΠΗΣ ΕΞΟΔΟΥ ΠΝΕΥΜΑΤΙΚΟΥ ΠΕΡΙΣΤΡΟΦΙΚΟΥ ΕΝΕΡΓΟΠΟΙΗΤΗ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ
|
Μοντέλο |
Πίεση αέρα εισόδου (μονάδα: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Ροπή εξόδου πίεσης αέρα (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Χαρακτηριστικά
- Ο σχεδιασμός διπλής δράσης σχάρα και γρανάζι εξασφαλίζει σταθερό έλεγχο ανοίγματος και κλεισίματος που οδηγεί- με αέρα.
- 0 μοίρες –90 μοίρες τέταρτο-εξόδου στροφής για σφαιρικές βαλβίδες και βαλβίδες πεταλούδας.
- Η δομή εμβόλου διπλού rack βελτιώνει την ισορροπία της ροπής και μειώνει τη μηχανική καταπόνηση.
- Το σώμα από σκληρό ανοδιωμένο αλουμίνιο παρέχει αντοχή στη διάβρωση σε βιομηχανικά περιβάλλοντα.
- Βάση NAMUR VDI/VDE 3845 και ISO 5211 για άμεση εγκατάσταση χωρίς προσαρμογείς.
- Επιλογή μεγάλου εύρους θερμοκρασίας για τυπικές και σκληρές συνθήκες εργασίας.
- Διατίθεται προσαρμογή OEM για απαιτήσεις ροπής, μεγέθους και χρώματος.
- Πιστοποιημένα CE, ATEX, SIL3, ISO9001 για χρήση βιομηχανικού αυτοματισμού.
Εφαρμογή
- Αυτοματισμός σφαιρικής βαλβίδας σε αγωγούς πετρελαίου και φυσικού αερίου
- Έλεγχος βαλβίδας πεταλούδας σε μονάδες επεξεργασίας νερού
- Συστήματα ρύθμισης ροής χημικής επεξεργασίας
- Συστήματα ελέγχου ατμού και υγρών σταθμών ηλεκτροπαραγωγής
- Γραμμές παραγωγής τροφίμων, ποτών και φαρμακευτικών προϊόντων
- Γενικός αυτοματισμός βιομηχανικών διεργασιών
Δυνατότητα Προμήθειας
Δυνατότητα ανεφοδιασμού: 10000 μονάδες ανά μήνα Πνευματικός Περιστροφικός Ενεργοποιητής
Συσκευασία & Παράδοση
Λεπτομέρεια συσκευασίας:
1). ξεχωριστό χαρτοκιβώτιο με συσκευασία αφρού εσωτερικά
2). θήκη από κόντρα πλακέ για αποστολή στον ωκεανό
3). Παλέτα κόντρα πλακέ για αεροπορική αποστολή
Λιμάνι αναχώρησης: Σαγκάη, Ningbo, κ.λπ. Κίνα
Χρόνος παράδοσης:
|
Ποσότητα (Μονάδες) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Εκτιμ. Χρόνος (ημέρες) |
Αγαθά σε απόθεμα |
7 |
20 |
Προς διαπραγμάτευση |
