Εισαγωγή προϊόντος
Ο πνευματικός ενεργοποιητής ραφιών και pinion, επίσης γνωστός ως περιορισμένος κύλινδρος περιστροφής, είναι ένας περιστροφικός ενεργοποιητής που χρησιμοποιείται για την περιστροφή, το άνοιγμα, το κλείσιμο, την ανάμιξη, την ταλάντευση, τη θέση, το τιμόνι και τις πιό μηχανικές λειτουργίες που περιλαμβάνουν την περιορισμένη περιστροφή. Ο πνευματικός ενεργοποιητής ραφιών και pinion χρησιμοποιείται για να ελέγξει τις βαλβίδες πεταλούδων, τις βαλβίδες σφαιρών, και τα μηχανήματα με την περιστροφική μετακίνηση αυτόματα. Τα εμβόλων κραμάτων αργιλίου κύβων-χύτευσης ακρίβειας με τη σκληρή επεξεργασία οξείδωσης βελτιώνουν την ακρίβεια περιστροφικής γωνίας και τη ζωή καθήκοντος. Το σώμα του ενεργοποιητή με σκληρή οξείδωση μπορεί να αποφύγει αποτελεσματικά τη γρατσουνιά.
Γρήγορες λεπτομέρειες

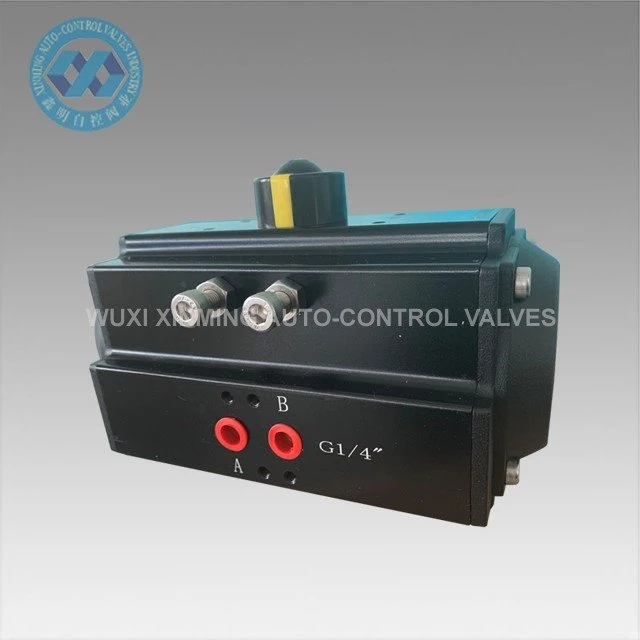

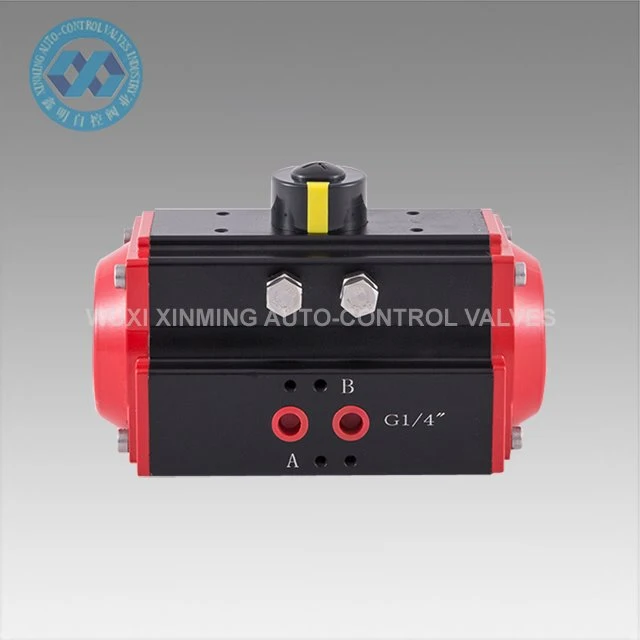

Όνομα προϊόντος: Πνευματικό ράφι και ενεργοποιητής pinion
Εμπορικό σήμα: XM, και ο cOem γίνεται επίσης αποδεκτός
Μέγεθος ενεργοποιητών: 32mm-400mm
Περιστροφική γωνία: 0°~90°(±5°)
Λειτουργούσα σειρά θερμοκρασίας: -20°C~ +80°C (πρότυπο)
-40°C~+80°C (χαμηλή θερμοκρασία)
-15°C~150°C (υψηλή θερμοκρασία)
Πίεση ανεφοδιασμού αέρα: 0.2~0.8MPa, μέγιστο 10Mpa
Κορυφαία σύνδεση: VDI/VDE3845 NAMUR
Κατώτατη σύνδεση: ISO 5211 και DIN3337
Υλικό: Κράμα αργιλίου
Δομή: ράφι και pinion, διπλά έμβολα ραφιών
Επεξεργασία επιφάνειας σωμάτων ενεργοποιητών: μαύρο ανοδημένο
Χρώμα ΚΑΠ τελών: μαύρο γκρι, μαύρο, σκούρο μπλε, μπλε ουρανού, κόκκινο, πορτοκάλι, πράσινο, κ.λπ.
Πιστοποίηση: CE, ATEX, SIL3, ISO9001:2016
Τεχνική παράμετρος
XM ΠΝΕΥΜΑΤΙΚΌ ΡΆΦΙ ΚΑΙ ΠΊΝΑΚΑς ΡΟΠΉς ΠΑΡΑΓΩΓΉς ΕΝΕΡΓΟΠΟΙΗΤΉ PINION
Υπόδειγμα | Πίεση αέρα εισαγωγής (μονάδα: φραγμός) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ροπή εξόδου πίεσης αέρα (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Ανταλλακτικά και υλικά
Διάγραμμα διαστάσεων
Ικανότητα ανεφοδιασμού
Ικανότητα ανεφοδιασμού: 10000 μονάδες ανά μήνα Πνευματικός περιστροφικός ενεργοποιητής
Συσκευασία & Παράδοση
Λεπτομέρεια συσκευασίας: 1). χωριστό χαρτοκιβώτιο με τη συσκευασία αφρού μέσα
2). περίπτωση κοντόξυλων για την ωκεάνια αποστολή
3). Παλέτα κοντόξυλων για την εναέρια αποστολή
Λιμάνι αναχώρησης: Σαγκάη, Κίνα
Χρόνος προπορευόμενου:
Ποσότητα (Μονάδες) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Χρόνος (ημέρες) | Εμπορεύματα σε απόθεμα | 7 | 20 | Προς διαπραγμάτευση |
πλεονέκτημα
1) Όλα τα σημαντικά ανταλλακτικά θα αντιμετωπίζονταν με σκληρή ανοδίωση για να ενισχύσουν τη δύναμη σε μεγάλο βαθμό για να εξασφαλίσουν την καλή απόδοση και τη ζωή καθήκοντος.
2) Όλη η διαδικασία είναι μια φορά-διαμόρφωση από CNC για να εξασφαλίσει την ακρίβεια διαδικασίας και τη ζωή καθήκοντος.
Συχνές ερωτήσεις
Q 1: Ικανότητα όρων πληρωμής;
Α 1: T/T, L/C, Δυτική Ένωση.
Q 2: Εμπορικοί όροι;
A 2: Σύμφωνα με incoterms 2010, κανονικά με EXW, FOB Σαγκάη, CFR, CIF και DDU.
Q 3: Εγκυρότητα της προσφοράς;
Α 3: Μέσα σε 30 ημέρες.
Q 4: Τρόποι αποστολής;
Α 4: Θαλασσίως, αεροπορικώς, εξπρές ή σιδηροδρομικά.
Q 5: Εγγύηση;
A 5: Εγγύηση ποιότητας ενός έτους δωρεάν και δια βίου πληρωμένη υπηρεσία.
Q 6: Εγκατάσταση και εκπαίδευση;
A 6: κανονική καθοδήγηση βίντεο για εγκατάσταση. Εάν είναι απαραίτητο, παρέχεται αμειβόμενη υπηρεσία μηχανικής στο εξωτερικό.
