Αρχή εργασίας συνεργασίας
Σύνδεσμος ελέγχου:
PLC/Controller → Ηλεκτρικό σήμα βαλβίδας ηλεκτρομαγνητικής βαλβίδας → Διακόπτης καναλιού συμπιεσμένου καναλιού → Πνευματική δράση ενεργοποιητή (ON/OFF/ADGING).
Τυπική διαδικασία:
Η ηλεκτρομαγνητική βαλβίδα λαμβάνει ισχύ, μετατρέπει τη διαδρομή του αερίου και ο συμπιεσμένος αέρας εισέρχεται στο θάλαμο του ενεργοποιητή.
Η πίεση ωθεί το έμβολο/διάφραγμα, με αποτέλεσμα τη μηχανική μετατόπιση.
Μετά την αποτυχία της ρεύματος, η ηλεκτρομαγνητική βαλβίδα επαναφέρεται, το αέριο απορρίπτεται και ο ενεργοποιητής επιστρέφει στην αρχική θέση (πηγή επιστροφής ή ανάστροφη παροχή αερίου).
Σχεδιασμός δομής πυρήνα
Τμήμα ηλεκτρομαγνητικής βαλβίδας
Τύπος σώματος βαλβίδας:
TEE δύο θέσεων (2/3): Έλεγχος ενός κύλινδρου μονής δράσης (ενιαία εισαγωγή + εξάτμιση).
Δύο θέσεις (2/5): Έλεγχος κυλίνδρων διπλής δράσης (διπλή εισαγωγή + διπλή εξάτμιση).
Λειτουργία οδήγησης:
Άμεση δράση: Μικρή ροή Direct Drive (γρήγορη απόκριση, κατάλληλη για λειτουργία υψηλής συχνότητας).
Πιλοτική λειτουργία: Μεταγωγή υποβοηθούμενης πίεσης αέρα (μεγάλη ροή, σενάρια υψηλής πίεσης).
Ειδικός σχεδιασμός:
Τα πηνία από την έκρηξη (ATEX Certified) για εύφλεκτα περιβάλλοντα.
Χαμηλή κατανάλωση ενέργειας (0. 5W ~ 1W) για την επέκταση της διάρκειας ζωής της μπαταρίας.
Χειροκίνητο κουμπί έκτακτης ανάγκης (μπορεί να αναγκαστεί να αλλάξει τη διαδρομή αερίου σε περίπτωση διακοπής ρεύματος).
Ταιριάζει με τον ενεργοποιητή
Πρότυπο διασύνδεσης: πληροί τις προδιαγραφές ISO 15407 ή NFPA για να εξασφαλιστεί η γρήγορη σύνδεση αερίου.
Αντιστοίχιση ροής: Η τιμή CV της βαλβίδας πρέπει να πληροί τις απαιτήσεις ταχύτητας ενεργοποιητή.

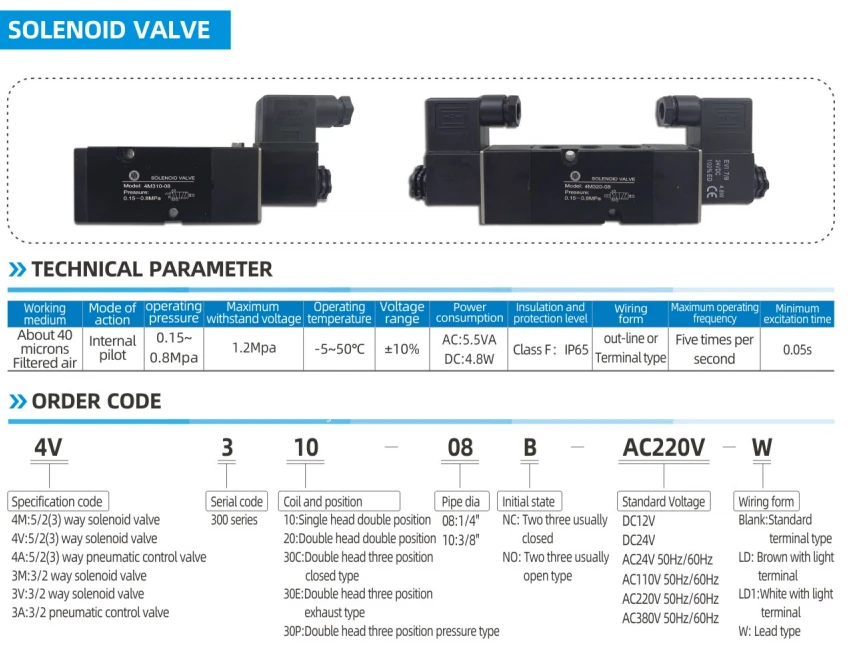

Βασικές παραμέτρους απόδοσης
Συμβατότητα τάσης: DC 24V (συνήθως χρησιμοποιείται στη βιομηχανία), AC 220V (σενάριο υψηλής ισχύος).
Χρόνος απόκρισης: λιγότερο από ή ίσο με 50ms (η βαλβίδα υψηλής ταχύτητας μπορεί να φτάσει τα 10ms, επηρεάζοντας τη συχνότητα του ενεργοποιητή).
Εύρος πίεσης εργασίας: {{0}}.
Κατηγορία προστασίας: IP65 (Dustproof and Waterproof) κατάλληλη για σκληρές συνθήκες εργασίας.
Η ζωή του κύκλου: μεγαλύτερη ή ίση με 10 εκατομμύρια φορές (βιομηχανική σχεδίαση υψηλής αξιοπιστίας).
Τυπικά σενάρια εφαρμογής
Αυτόματο έλεγχο βαλβίδας:
Απομακρυσμένο άνοιγμα και κλείσιμο της βαλβίδας σφαιρών πετρελαίου.
Ακριβής έλεγχος ροής των βαλβίδων ρύθμισης σε χημικά φυτά.
Μηχανική δράση:
Αυτόματη σύσφιξη του κυλίνδρου σφιγκτήρα παραγωγής.
Υλικό ώθηση και τοποθέτηση μηχανημάτων συσκευασίας.
Σύστημα αλληλοσύνδεσης ασφαλείας:
Κόψτε γρήγορα την παροχή αέρα κατά τη διάρκεια της έκτακτης ανάγκης (ESD).
Πνευματικό κλείσιμο έκτακτης ανάγκης της βαλβίδας πυρκαγιάς.
