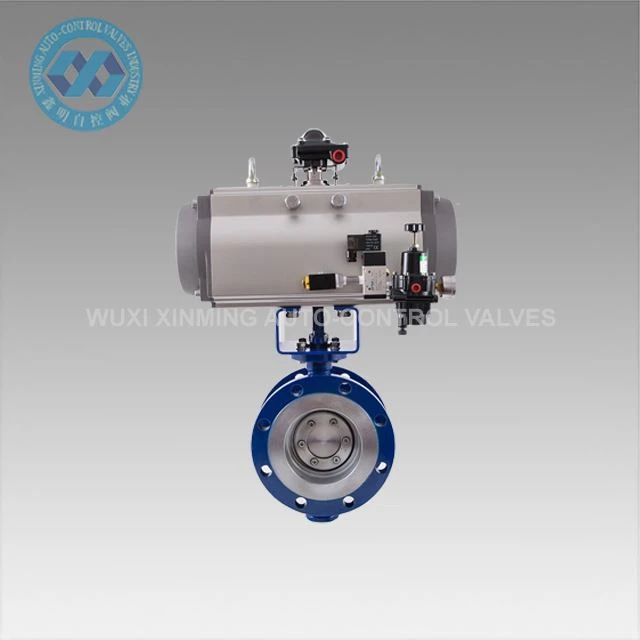

Η βαλβίδα πεταλούδας με μέταλλο σε μέταλλο είναι μια συμπαγής, ελαφριά και{0}}οικονομική λύση ελέγχου ροής που προσφέρει ευέλικτη απόδοση σε διάφορες εφαρμογές. Σχεδιασμένο με διαμόρφωση στυλ γκοφρέτας-για εύκολη εγκατάσταση φλάντζας, είναι ιδιαίτερα κατάλληλο για συστήματα σωληνώσεων περιορισμένου χώρου- σε υπηρεσίες νερού, αέρα, αερίου και ήπιων χημικών. Η βαλβίδα υπερέχει σε απαιτητικές συνθήκες, συμπεριλαμβανομένων των σωληνώσεων υψηλής-θερμοκρασίας, υψηλής-πίεσης και θερμότητας-διατήρησης, παρέχοντας αξιόπιστες λειτουργίες ανοίγματος/κλεισίματος και ακριβείς δυνατότητες ρύθμισης ροής. Ο βελτιστοποιημένος σχεδιασμός του συνδυάζει μια συμπαγή δομή, μικρό αποτύπωμα και ελαφριά κατασκευή με ευέλικτη λειτουργία για άνετη χρήση σε διαφορετικά βιομηχανικά περιβάλλοντα.

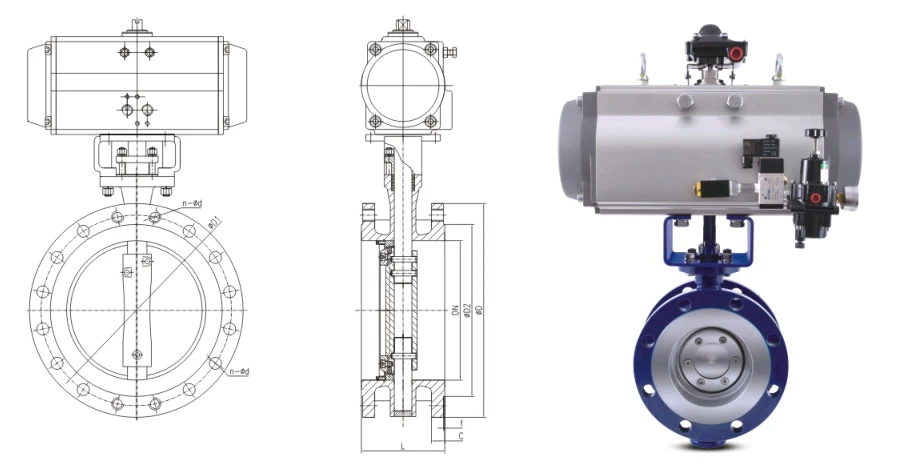

Τεχνική παράμετρος:
| Ονομαστική διάμετρος DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Εκτελεστικό πρότυπο | Πεδίο εφαρμογής | |||
| Σχεδιασμός και κατασκευή | JB/T8527, GB/T12224, API609, ASME B16.34 κ.λπ. Standard | Ονομαστική διάμετρος | DN50-DN3600 2"-144" |
Διαφορετικές βαλβίδες έχουν διαφορετικές διαστάσεις. Καλέστε για λεπτομέρειες |
| Φλάντζα σύνδεσης | GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 κ.λπ. Standard | Ονομαστική πίεση | PN2.5-PN260 Class150-Class1500 | |
| Μήκος δομής | GB/T12221API609 IS05752, κλπ. Τυπικό | Εύρος θερμοκρασίας | -196C-600C | |
| Επιθεώρηση και πείραμα | JB/T9092 GB/T26480 API598 IS05208 κ.λπ. Standard | Μέθοδος σύνδεσης | Τύπος φλάντζας, τύπος κοντακίου, τύπος γκοφρέτας, τύπος ωτίδας κ.λπ. | |
| Υλικό σώματος | Ανθρακούχο χάλυβας, χάλυβας χρωμομολυβδαινίου, ωστενιτικός ανοξείδωτος χάλυβας, διπλός ανοξείδωτος χάλυβας, κράμα τιτανίου, Hastelloy, Monel, κ.λπ. | |||
Χαρακτηριστικά προϊόντος:
Στεγανοποίηση Premium Metal: Το σκληρυμένο κάθισμα και ο δίσκος από ανοξείδωτο χάλυβα εξασφαλίζουν αξιόπιστο κλείσιμο-ακόμα και μετά από παρατεταμένη χρήση
Υψηλή-Θερμοκρασία/Υψηλή-Σχεδίαση πίεσης: Κατάλληλο για υπηρεσίες έως 650 μοιρών και ονομασίες πίεσης κατηγορίας ANSI 600
Συμπαγές & Ελαφρύ: 30% ελαφρύτερο από τις βαλβίδες πύλης με συγκρίσιμες ονομασίες
Δι-Δικατευθυντική ροή: Εξαιρετική απόδοση στεγανοποίησης και στις δύο κατευθύνσεις ροής
Πλεονεκτήματα σχεδιασμού:
Ο τριπλός-σχεδιασμός μετατόπισης αποτρέπει τη φθορά και διασφαλίζει μηδενική διαρροή
Η κατασκευή{0}}ασφαλούς πυρκαγιάς πληροί τα πρότυπα API 607/6FA
Η χαμηλή ροπή λειτουργίας μειώνει τις απαιτήσεις του ενεργοποιητή
Λειτουργία{0}}δωρεάν συντήρησης με μεγάλη διάρκεια ζωής
Τυπικές εφαρμογές:
Διυλιστήρια και πετροχημικές διεργασίες
Ατμοπαραγωγικά συστήματα ηλεκτροπαραγωγής
Υψηλή-μετάδοση αερίου
Χημική επεξεργασία με λειαντικά μέσα
Σχετικά με εμάς:

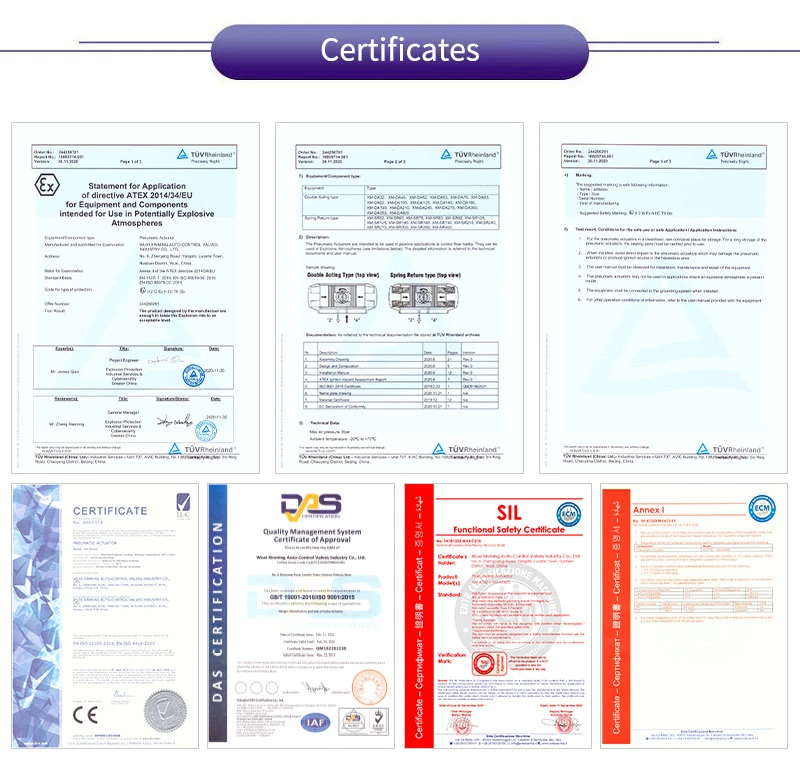

Οι πνευματικοί ενεργοποιητές της σειράς XM που παράγονται από την εταιρεία μας έχουν ερευνηθεί, αναπτυχθεί και σχεδιαστεί με βάση την ολοκληρωμένη εφαρμογή της εισαγωγής νέων τεχνολογιών, νέων υλικών, νέων διαδικασιών και καινοτόμων αντιλήψεων στο εσωτερικό και στο εξωτερικό και συμμορφώνονται πλήρως με τα νέα διεθνή πρότυπα: ISO5211, DIN3337 και VDINDE-3845, πρότυπο NAMUR. Τα προϊόντα έχουν περάσει την επιθεώρηση του εθνικού οργανισμού τεχνικής εποπτείας και έχουν περάσει τη διεθνή επίδειξη συστήματος ποιότητας ISO9001:2000. Τα προϊόντα χρησιμοποιούνται ευρέως στον αυτόματο έλεγχο της χημικής βιομηχανίας, της διύλισης πετρελαίου, της εξόρυξης, των σταθμών παραγωγής ενέργειας, της μεταλλουργίας, των κατασκευών, της ιατρικής, των τροφίμων, του φυσικού αερίου, της επιστημονικής έρευνας κ.λπ.
