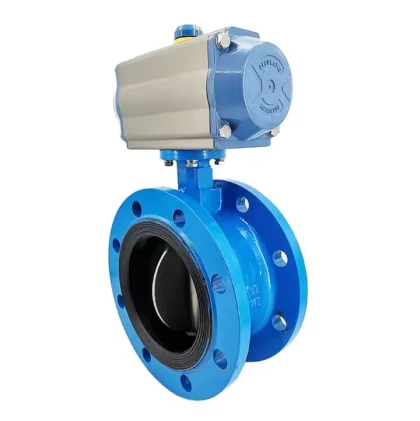

Τεχνικές προδιαγραφές διπλής έκκεντρης βαλβίδας πεταλούδας με φλάντζα
Εξέλιξη σχεδίου
Αυτός ο προηγμένος σχεδιασμός βαλβίδας ενσωματώνει γεωμετρία μετατόπισης διπλού-άξονα για να βελτιώσει σημαντικά την απόδοση πέρα από τις συμβατικές βαλβίδες πεταλούδας. Η καινοτόμος διαμόρφωση παρέχει:
60-80% μείωση της ροπής λειτουργίας
Εκτεταμένα διαστήματα σέρβις (3-5× τυπική διάρκεια ζωής βαλβίδας)
Αξιόπιστη απόδοση σε ακραίες συνθήκες (600 μοίρες /PN40)
Μηχανικά Πλεονεκτήματα
Γεωμετρία μετατόπισης
Κύρια μετατόπιση: Το στέλεχος βαλβίδας μετατοπίστηκε από το κέντρο του δίσκου, δημιουργώντας μηχανικό πλεονέκτημα
Δευτερεύουσα μετατόπιση: Κλίση στελέχους 5-15 μοιρών που επιτρέπει την αρχική περιστροφή χωρίς τριβές
Ενσωμάτωση φλάντζας
Τυποποιημένες όψεις φλάντζας (ANSI/GB/JIS)
Βιδωτή σύνδεση με-προσαρμοστικές φλάντζες πίεσης:
Υψηλή-θερμοκρασία: Σπειροειδές-τυλιγμένο μέταλλο/γραφίτης
Διαβρωτικά μέσα: PTFE-ενθυλακωμένο
Τεχνολογία στεγανοποίησης
Επιλογή σκληρής σφράγισης:
Άκρη δίσκου: Επικάλυψη Stellite 6 (HRC 58-62)
Κάθισμα: 316L + εύκαμπτη μήτρα γραφίτη
Επιλογή μαλακής σφράγισης:
EPDM/PTFE για εφαρμογές φαρμακευτικής/ποιότητας τροφίμων
Bubble-σφιχτή απενεργοποίηση (ANSI Κατηγορία VI)
Επικύρωση απόδοσης
Δοκιμή αντοχής 100.000 κύκλων (MSS SP-67)
Διαφεύγουσες εκπομπές<50ppm (ISO 15848-1)
Πιστοποίηση πυρασφάλειας (API 607/ISO 10497)
Τυπικές Εφαρμογές Υπηρεσιών
Απομόνωση πλυντηρίου SO2 σταθμού ηλεκτροπαραγωγής
Καθυστερημένα συστήματα απόσβεσης μονάδας οπτάνθρακα
Κυκλώματα ανάκτησης αερίων υψικαμίνου
Γραμμές διακοπής λειτουργίας τερματικού LNG έκτακτης ανάγκης
Συγκριτικά Οφέλη
| Χαρακτηριστικό | Τυπική βαλβίδα | Διπλό Εκκεντρικό |
|---|---|---|
| Απαίτηση ροπής | 100% | 40-60% |
| Κύκλος Συντήρησης | Ετήσιος | 3-5 ετών |
| Εύρος Θερμοκρασίας | -20~300 βαθμούς | -196~600 μοίρες |
Η αξιοπιστία του σχεδιασμού πηγάζει από την ανάλυση πεπερασμένων στοιχείων-τη βελτιστοποιημένη κατανομή τάσεων και τις ιδιόκτητες επεξεργασίες σκλήρυνσης της επιφάνειας. Προαιρετική ενσωμάτωση έξυπνου ρυθμιστή θέσης διαθέσιμη για εφαρμογές Industry 4.0.
