Δομικά χαρακτηριστικά

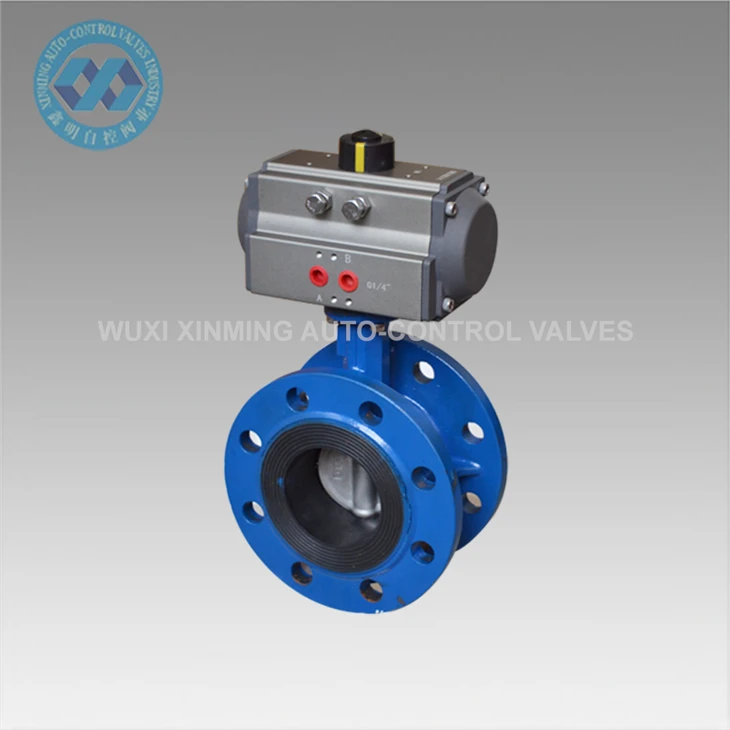

Βαλβίδα: Συνήθως με κυκλική δομή, αυτός ο σχεδιασμός επιτρέπει την ομαλότερη ροή υγρού μέσα στο σώμα της βαλβίδας, μειώνοντας την αντίσταση ροής. Το σώμα της βαλβίδας είναι κατασκευασμένο από διάφορα υλικά, που συνήθως περιλαμβάνει χυτοσίδηρο, χυτοσίδηρο και ανοξείδωτο χάλυβα, το οποίο μπορεί να επιλεγεί σύμφωνα με διαφορετικά περιβάλλοντα χρήσης και μεσαία χαρακτηριστικά.
Πεταλούδα: Είναι ένα βασικό συστατικό της βαλβίδας, που είναι εγκατεστημένο στο στέλεχος της βαλβίδας και σε σχήμα δίσκου. Η άκρη της πλάκας πεταλούδας είναι συνήθως ειδικά επεξεργασμένη για να εξασφαλιστεί μια σφιχτή εφαρμογή με το κάθισμα της βαλβίδας, επιτυγχάνοντας ένα καλό αποτέλεσμα σφράγισης. Το υλικό της πλάκας πεταλούδας ταιριάζει γενικά με αυτό του σώματος της βαλβίδας και σε ορισμένες ειδικές εφαρμογές, επικαλύψεις ή επενδύσεις χρησιμοποιούνται για τη βελτίωση της αντίστασης της διάβρωσης.
Βαλβίδα: Χρησιμοποιείται για τη σύνδεση του ενεργοποιητή και της πλάκας πεταλούδας, μεταδίδοντας ροπή για να ενεργοποιήσετε την πλάκα πεταλούδας να περιστρέφεται γύρω από τον άξονα του στελέχους της βαλβίδας, συνειδητοποιώντας έτσι το άνοιγμα και το κλείσιμο της βαλβίδας. Το στέλεχος της βαλβίδας πρέπει να έχει επαρκή αντοχή και ακαμψία για να εξασφαλίσει ότι δεν θα παραμορφωθεί ή θα σπάσει υπό συχνή λειτουργία και υψηλές συνθήκες πίεσης.
Δομή σφράγισης: Γενικά περιλαμβάνει σφράγιση καθίσματος και σφράγιση στελέχους. Η σφράγιση του καθίσματος χρησιμοποιεί συνήθως ελαστικά υλικά όπως καουτσούκ και πολυτετραφθοροαιθυλενίου για την αποτελεσματική πρόληψη της μεσαίας διαρροής. Η σφράγιση του στελέχους χρησιμοποιεί σφράγιση συσκευασίας ή μηχανική σφράγιση για να εξασφαλίσει τη σφράγιση του τμήματος στελέχους.
Ενεργοποιητής: Το κοινό είναι ο πνευματικός ενεργοποιητής, ο οποίος οδηγεί το άνοιγμα και το κλείσιμο της βαλβίδας μέσω πεπιεσμένου αέρα. Υπάρχουν δύο τύποι ενεργοποιητών: διπλή - δράση και ενιαία δράση. Ο ενεργοποιητής διπλής ενεργού μπορεί να παρέχει κινητήρια δύναμη σε δύο κατευθύνσεις, ενώ ο ενιαίος ενεργοποιητής βασίζεται σε μια άνοιξη για επαναφορά.
Πεδία εφαρμογής
Χημική βιομηχανία: Στη χημική διαδικασία παραγωγής, απαιτείται ακριβής έλεγχος διαφόρων διαβρωτικών μέσων όπως τα οξέα, τα αλκαλικά και τα διαλύματα αλατιού. Λόγω της καλής αντοχής της διάβρωσης και της απόδοσης σφράγισης, η βαλβίδα πεταλούδας πεταλούδας χρησιμοποιείται ευρέως σε συστήματα χημικών αγωγών για τη ρύθμιση της ροής και της πίεσης του μέσου.
Βιομηχανία ηλεκτρικής ενέργειας: Στο σύστημα ψύξης νερού, το σύστημα αποκοπής και το σύστημα ατμού λέβητα των σταθμών ηλεκτροπαραγωγής, πρέπει να ελεγχθεί μεγάλη ποσότητα νερού και ατμού. Η βαλβίδα πνευματικής πεταλούδας μπορεί γρήγορα να ανταποκριθεί στα σήματα ελέγχου, επιτυγχάνοντας ακριβή ρύθμιση του υγρού και εξασφαλίζοντας την κανονική λειτουργία του εξοπλισμού παραγωγής ενέργειας.
Βιομηχανία τροφίμων και ποτών: Αυτή η βιομηχανία έχει υψηλές απαιτήσεις για την υγιεινή και την ασφάλεια. Το υλικό της βαλβίδας πνευματικής πεταλούδας συνήθως πληροί τα πρότυπα υγιεινής των τροφίμων και η απλή δομή της είναι εύκολο να καθαριστεί και να απολυθεί. Μπορεί να χρησιμοποιηθεί για τη μεταφορά και τον έλεγχο των υγρών όπως το γάλα, το χυμό φρούτων και την μπύρα.
Χαρτί: Στη διαδικασία χαρτοπαικτικών λεσχών, απαιτείται ακριβής έλεγχος ροής του πολτού, του νερού και των χημικών παραγόντων. Η βαλβίδα πνευματικής πεταλούδας μπορεί να προσαρμοστεί στο σκληρό εργασιακό περιβάλλον της βιομηχανίας χαρτιού, να λειτουργεί σταθερά και αξιόπιστα και να βελτιώσει την αποτελεσματικότητα της παραγωγής και την ποιότητα του προϊόντος.
Βιομηχανία επεξεργασίας λυμάτων: Χρησιμοποιείται για τον έλεγχο ροής στην απόρριψη, τη ρύθμιση και τις διαδικασίες επεξεργασίας λυμάτων. Δεδομένου ότι τα λύματα περιέχουν μεγάλη ποσότητα ακαθαρσιών και διαβρωτικών ουσιών, η αντίσταση στη διάβρωση και η αντοχή στη φθορά της βαλβίδας πεπιεσμένης πεταλούδας καθιστούν την ιδανική επιλογή για συστήματα επεξεργασίας λυμάτων.
Προδιαγραφές
Ονομαστική διαμέτρου: Η κοινή ονομαστική διάμετρο κυμαίνεται από DN50 έως DN3000, η οποία μπορεί να επιλεγεί ανάλογα με διαφορετικά μεγέθη αγωγών και απαιτήσεις ροής.
Ονομαστική πίεση: Γενικά, υπάρχουν διάφορες προδιαγραφές όπως PN10, PN16, PN25 και PN40. Οι χρήστες μπορούν να καθορίσουν τον κατάλληλο ονομαστικό βαθμό πίεσης σύμφωνα με την πίεση λειτουργίας του συστήματος αγωγών.
Μέθοδος σύνδεσης: Κυρίως συμπεριλάβετε τις συνδέσεις τύπου Wafer - Type, Flange - Type και Lug. Η σύνδεση τύπου Wafer - είναι συμπαγής στη δομή και εύκολη στην εγκατάσταση. Η σύνδεση τύπου φλάντζας - έχει υψηλή αντοχή σύνδεσης και απόδοση σφράγισης. Η σύνδεση τύπου LUG - είναι κατάλληλη για περιπτώσεις όπου απαιτούνται συχνή αποσυναρμολόγηση και εγκατάσταση.
Θερμοκρασία λειτουργίας: Ανάλογα με διαφορετικά υλικά και υλικά στεγανοποίησης, το εύρος θερμοκρασίας λειτουργίας της βαλβίδας πνευματικής πεταλούδας ποικίλλει. Γενικά, η θερμοκρασία εργασίας μιας βαλβίδας πεταλούδας με σφράγιση από καουτσούκ είναι μεταξύ - 20 βαθμού και 80 βαθμού, ενώ μια βαλβίδα πεταλούδας με σφραγίδα πολυτετραφθοροαιθυλενίου μπορεί να λειτουργήσει κανονικά στην περιοχή θερμοκρασίας - 40 βαθμός έως 200 βαθμούς.
Φόντα
Απλή δομή: Σε σύγκριση με άλλους τύπους βαλβίδων, η πνευματική βαλβίδα πεταλούδας έχει μια σχετικά απλή δομή με λιγότερα εξαρτήματα. Αυτό έχει ως αποτέλεσμα χαμηλότερο κόστος κατασκευής και πιο βολική εγκατάσταση και συντήρηση.
Χαμηλή αντίσταση ροής: Όταν η πλάκα πεταλούδας βρίσκεται στην ανοικτή κατάσταση, είναι σχεδόν εξ ολοκλήρου μέσα στο ρευστό διέλευση, προκαλώντας μικρή αντίσταση στο υγρό. Αυτό μπορεί να μειώσει αποτελεσματικά την κατανάλωση ενέργειας και να βελτιώσει την αποτελεσματικότητα της λειτουργίας του συστήματος.
Γρήγορο άνοιγμα και κλείσιμο: Ο πνευματικός ενεργοποιητής μπορεί γρήγορα να ανταποκριθεί στα σήματα ελέγχου, επιτρέποντας στην πλάκα πεταλούδας να ολοκληρώσει την δράση ανοίγματος ή κλεισίματος σε σύντομο χρονικό διάστημα, η οποία είναι κατάλληλη για περιπτώσεις όπου απαιτείται προσαρμογή ταχείας ροής.
Καλή απόδοση ρύθμισης: Με την αλλαγή της γωνίας περιστροφής της πλάκας πεταλούδας, η ροή και η πίεση του υγρού μπορεί να ελεγχθεί με ακρίβεια, επιτυγχάνοντας γραμμική ρύθμιση για να καλύψει τις ανάγκες διαφορετικών συνθηκών εργασίας.
Ελαφρύ βάρος: Λόγω της απλής δομής του, το σώμα της βαλβίδας και η πλάκα πεταλούδας είναι συνήθως κατασκευασμένα από ελαφριά υλικά, καθιστώντας ολόκληρο το φως της βαλβίδας σε βάρος και εύκολο στη διάθεσή του και τη χειρισμό.
Μειονεκτήματα
Περιορισμένη απόδοση σφράγισης: Αν και η βαλβίδα πεταλούδας πεταλούδας μπορεί να παρέχει καλή απόδοση σφράγισης γενικά, σε σύγκριση με ορισμένες βαλβίδες σφράγισης υψηλού άκρου, η απόδοση σφράγισης έχει ακόμα ορισμένους περιορισμούς. Σε υψηλή πίεση, υψηλό κενό ή περιστάσεις με εξαιρετικά υψηλές απαιτήσεις σφράγισης, ενδέχεται να μην πληροί τις απαιτήσεις χρήσης.
Σχετικά στενή εφαρμοστέο εύρος πίεσης και θερμοκρασίας: Περιορισμένη από το υλικό και τη δομή, το ισχύον εύρος πίεσης και θερμοκρασίας της βαλβίδας πεταλούδας είναι σχετικά στενή και δεν είναι κατάλληλη για εξαιρετικά υψηλής πίεσης, εξαιρετικά υψηλής θερμοκρασίας ή εξαιρετικά χαμηλής λειτουργίας θερμοκρασίας.
Ασθενής αντίσταση διάβρωσης: Η πλάκα πεταλούδας είναι επιρρεπής σε φθορά κάτω από τη δράση καθαρισμού του υγρού, ειδικά σε υγρά που περιέχουν σωματίδια και το φαινόμενο φθοράς είναι πιο προφανές, γεγονός που θα επηρεάσει τη διάρκεια ζωής και τη σφράγιση της απόδοσης της βαλβίδας.
