Εισαγωγή προϊόντος

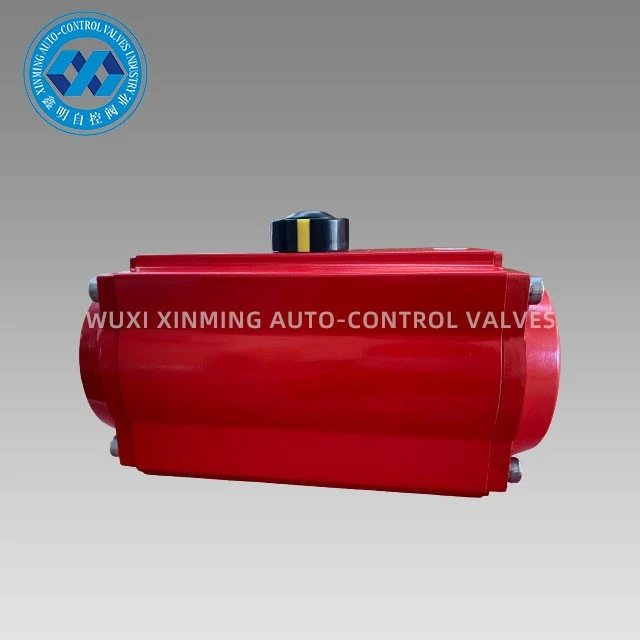

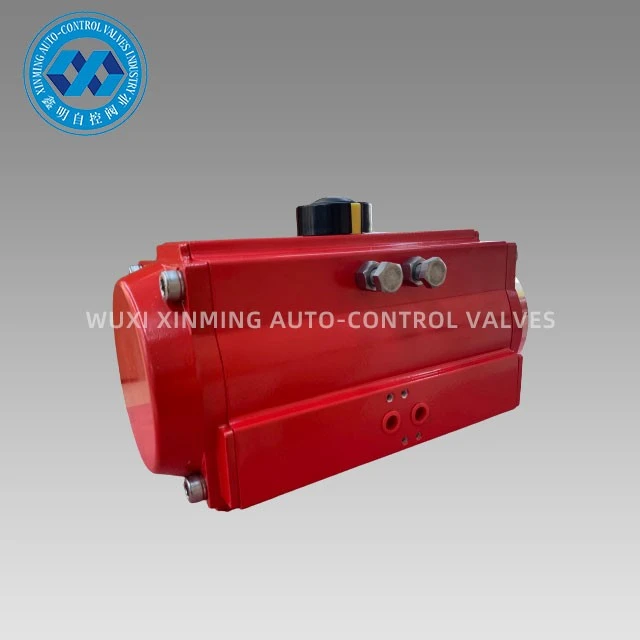

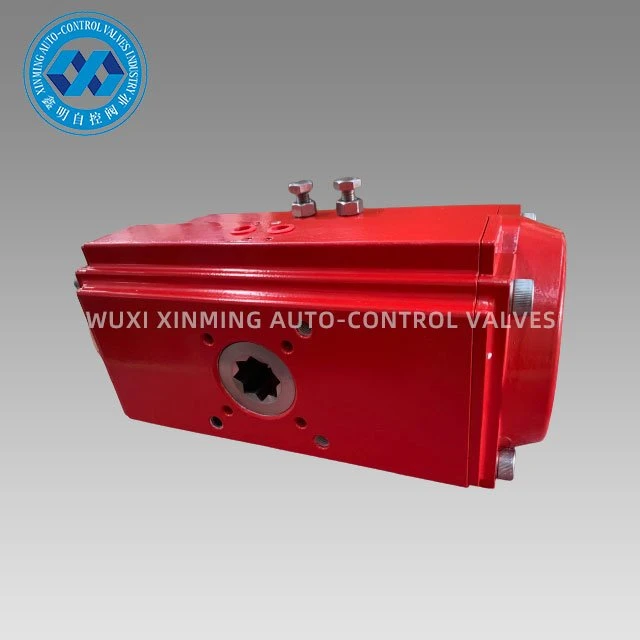

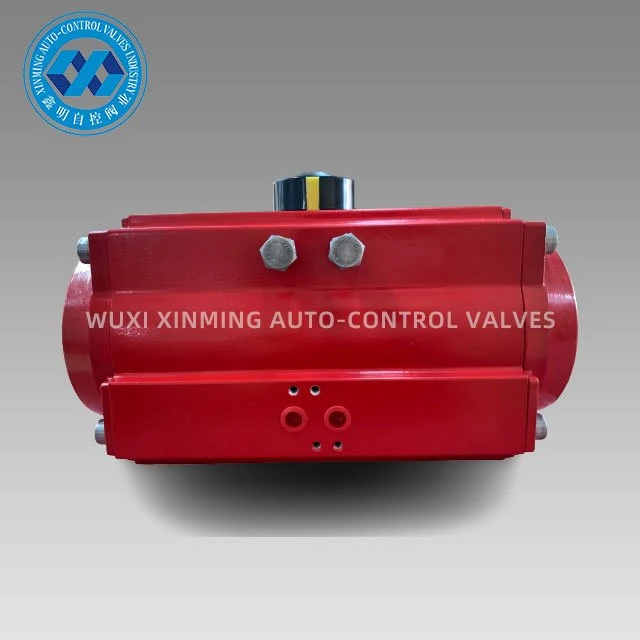

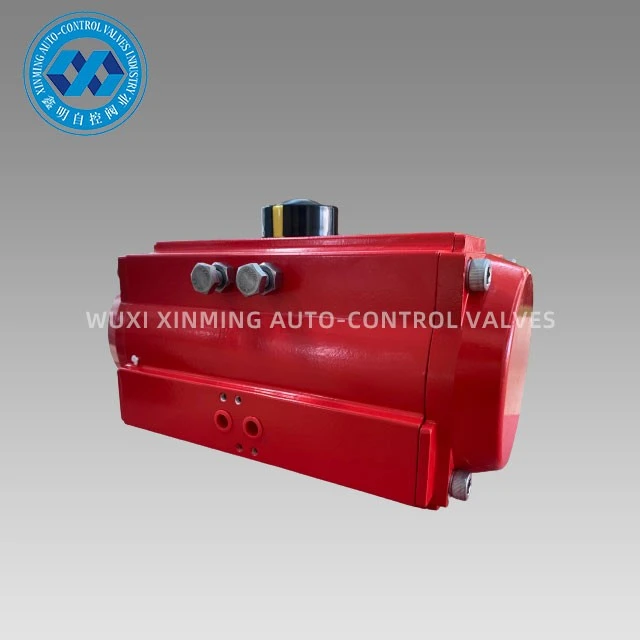

Ο αυτοματοποιημένος ενεργοποιητής βαλβίδων on-off χρησιμοποιείται για την αυτόματη ρύθμιση σφαιρικών βαλβίδων, βαλβίδων πεταλούδας και περιστρεφόμενων μηχανημάτων. Η σκληρή επεξεργασία οξείδωσης σε έμβολα διπλού ραφιού κατασκευασμένα από χυτό κράμα αλουμινίου ακριβείας βελτιώνει τη διάρκεια ζωής και την ακρίβεια της γωνίας περιστροφής. Η σκληρή οξείδωση του σώματος του αυτοματοποιημένου ενεργοποιητή βαλβίδας on-off μπορεί να αποτρέψει αποτελεσματικά τις γρατζουνιές.
Γρήγορες λεπτομέρειες
Όνομα προϊόντος: Αυτόματος ενεργοποιητής βαλβίδων on-off
Εμπορικό σήμα: Η XM και ο OEM είναι επίσης αποδεκτοί
Μέγεθος ενεργοποιητή: 32mm-400mm
Περιστροφική γωνία: 0°~90°(±5°)
Εύρος θερμοκρασίας εργασίας: -20°C~ +80°C (πρότυπο)
-40°C~+80°C (χαμηλή θερμοκρασία)
-15°C~150°C (υψηλή θερμοκρασία)
Πίεση παροχής αέρα: 0.2 ~ 0.8MPa, 10Mpa max
Κορυφαία σύνδεση: VDI/VDE3845 NAMUR
Κάτω σύνδεση: ISO 5211 και DIN3337
Υλικό: Κράμα αλουμινίου
Δομή: rack και pinion, διπλά έμβολα rack
Επεξεργασία επιφάνειας σώματος ενεργοποιητή: σκληρή ανοδιωμένη ή οξείδωση εμβάπτισης
Πιστοποίηση: CE, ATEX, SIL3, ISO9001: 2016
Τεχνική παράμετρος
ΠΊΝΑΚΑς ΡΟΠΉς ΠΝΕΥΜΑΤΙΚΟΎ ΕΝΕΡΓΟΠΟΙΗΤΉ XM ON-OFF
Υπόδειγμα | Πίεση αέρα εισόδου (μονάδα: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Ροπή εξόδου πίεσης αέρα (N.m) | ||||||
ΧΜ-ΔΑ32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
ΧΜ-ΔΑ40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
ΧΜ-ΔΑ52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
ΧΜ-ΔΑ63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
ΧΜ-ΔΑ75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
ΧΜ-ΔΑ83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
ΧΜ-ΔΑ92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
ΧΜ-ΔΑ105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
ΧΜ-ΔΑ125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
ΧΜ-ΔΑ140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
ΧΜ-ΔΑ160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
ΧΜ-ΔΑ190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
ΧΜ-ΔΑ210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
ΧΜ-ΔΑ240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
ΧΜ-ΔΑ270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
ΧΜ-ΔΑ300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
ΧΜ-ΔΑ350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
ΧΜ-ΔΑ400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Διάγραμμα διαστάσεων
