Επισκόπηση προϊόντος

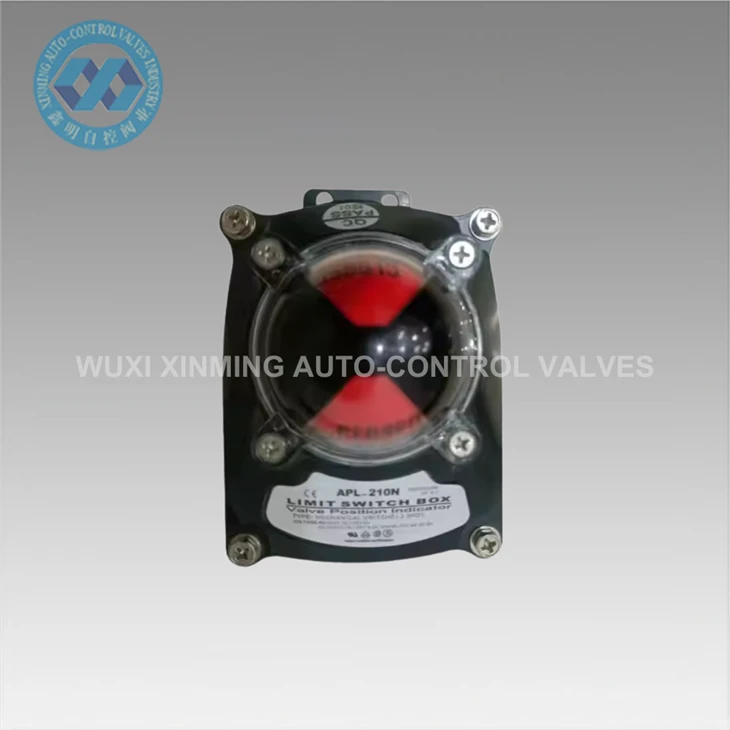

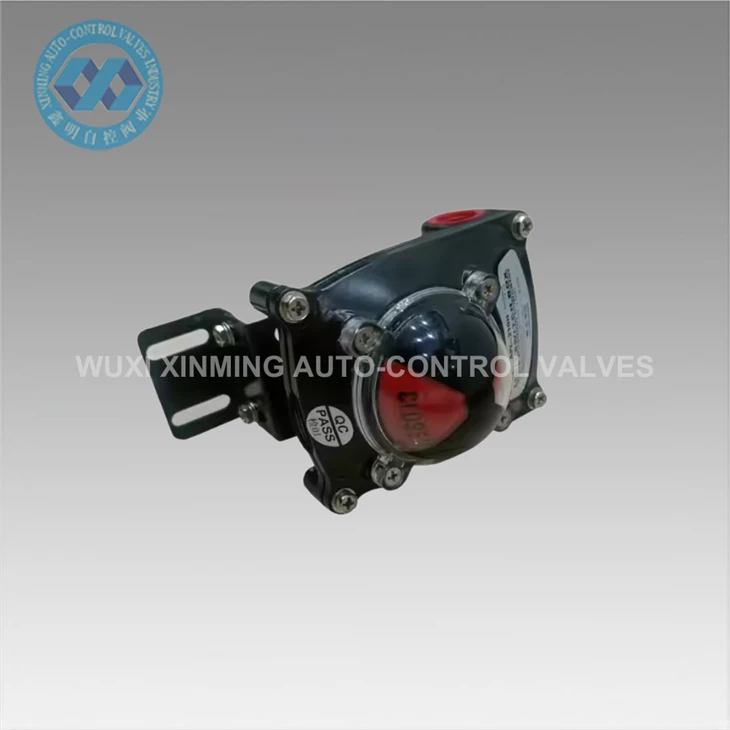

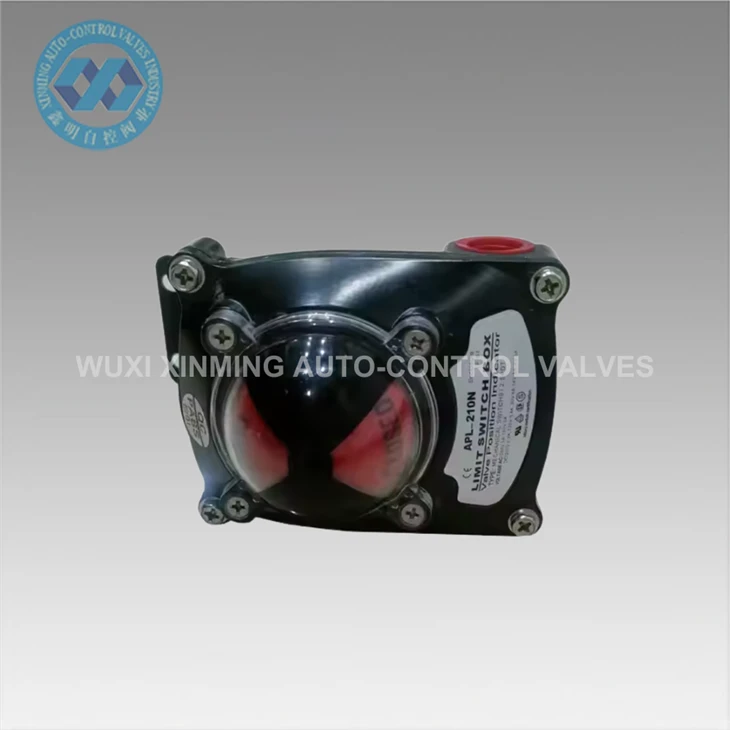

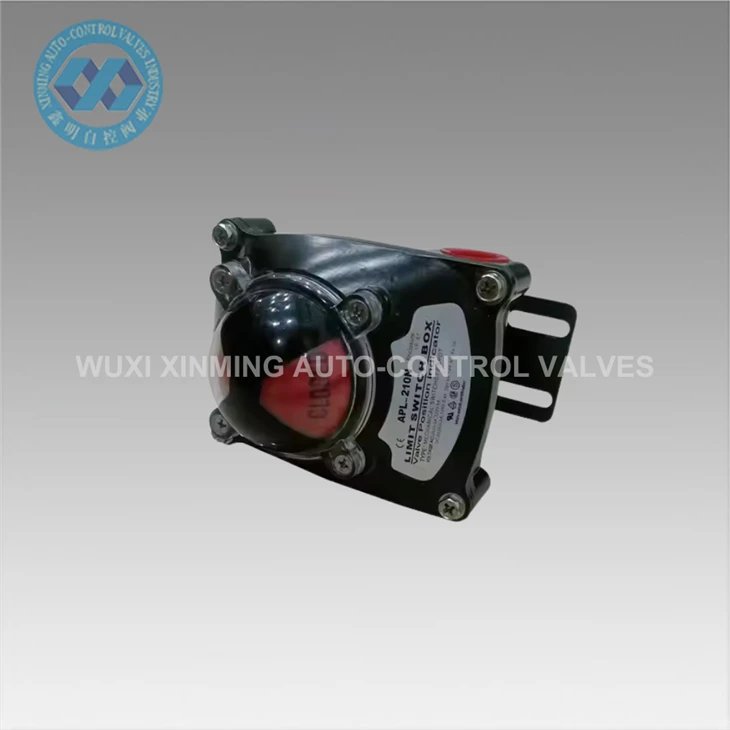

Το APL-210N Mechanical Limit Switch Box έχει σχεδιαστεί για ακριβή ένδειξη θέσης βαλβίδας και ανάδραση σε συστήματα βιομηχανικού αυτοματισμού. Χρησιμοποιείται ευρέως σε πνευματικούς περιστροφικούς ενεργοποιητές και βαλβίδες τετάρτου περιστροφής, όπως σφαιρικές βαλβίδες και βαλβίδες πεταλούδας, για την παροχή αξιόπιστων σημάτων κατάστασης ανοίγματος/κλεισίματος στα συστήματα ελέγχου.
Αυτό το κιβώτιο τερματικού διακόπτη μετατρέπει τη μηχανική περιστροφή του στελέχους βαλβίδας σε ηλεκτρικά σήματα μεταγωγής μέσω ενός εσωτερικού μηχανισμού έκκεντρου, εξασφαλίζοντας ακριβή παρακολούθηση θέσης κατά τη διάρκεια της αυτοματοποιημένης λειτουργίας της βαλβίδας. Αποτελεί βασικό στοιχείο σε βιομηχανίες επεξεργασίας όπου απαιτείται-ανατροφοδότηση για την κατάσταση της βαλβίδας χρόνου για ασφαλή και σταθερό έλεγχο του συστήματος.
Αρχή Εργασίας
Το APL-210N είναι εγκατεστημένο πάνω από έναν πνευματικό ενεργοποιητή και συνδέεται μηχανικά με το στέλεχος της βαλβίδας. Όταν η βαλβίδα περιστρέφεται μεταξύ 0 μοιρών και 90 μοιρών, το έκκεντρο μέσα στο κιβώτιο διακόπτη περιστρέφεται ανάλογα και ενεργοποιεί τους εσωτερικούς μηχανικούς διακόπτες.
Αυτοί οι διακόπτες στέλνουν σήματα ON/OFF στο PLC ή στα συστήματα ελέγχου, υποδεικνύοντας εάν η βαλβίδα είναι σε πλήρως ανοιχτή ή πλήρως κλειστή θέση. Μια οπτική ένδειξη στο επάνω κάλυμμα παρέχει σαφή επιβεβαίωση επί τόπου χωρίς άνοιγμα της συσκευής.

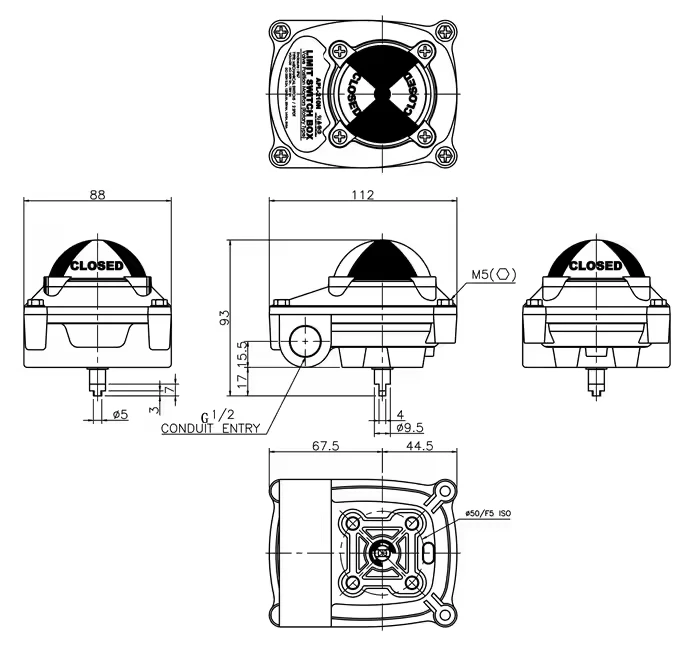

Τεχνικές Προδιαγραφές
| Μοντέλο | APL-210N |
| Τύπος προϊόντος | Κουτί διακόπτη μηχανικού ορίου |
| Εφαρμογή | Ένδειξη θέσης βαλβίδας |
| Συμβατές βαλβίδες | Σφαιρική βαλβίδα, Βαλβίδα πεταλούδας |
| Εύρος περιστροφής | 0 μοίρες – 90 μοίρες |
| Υλικό Στέγασης | Κράμα αργιλίου |
| Κατηγορία Προστασίας | IP67 |
| Πρότυπο τοποθέτησης | ΝΑΜΟΥΡ |
| Τύπος σήματος | Μηχανικός διακόπτης ON/OFF |
| Εγκατάσταση | Τοποθετημένος πνευματικός περιστροφικός ενεργοποιητής |
Εφαρμογές
Το κιβώτιο τερματικού διακόπτη APL-210N χρησιμοποιείται ευρέως σε συστήματα βιομηχανικού αυτοματισμού που απαιτούν ανάδραση της θέσης της βαλβίδας:
- Συστήματα ελέγχου βαλβίδων αγωγών πετρελαίου και αερίου
- Εγκαταστάσεις επεξεργασίας νερού και λυμάτων
- Εγκαταστάσεις χημικής επεξεργασίας
- Συστήματα παραγωγής ηλεκτρικής ενέργειας
- Γραμμές αυτοματισμού βιομηχανικών διεργασιών
- HVAC και γενικά συστήματα ελέγχου ροής
Σε τυπική λειτουργία, εγκαθίσταται σε έναν πνευματικό ενεργοποιητή που οδηγεί μια βαλβίδα πεταλούδας, όπου αναφέρει συνεχώς την κατάσταση ανοίγματος/κλεισίματος της βαλβίδας πίσω στο δωμάτιο ελέγχου για ασφαλή παρακολούθηση της διαδικασίας.
