Επισκόπηση προϊόντος

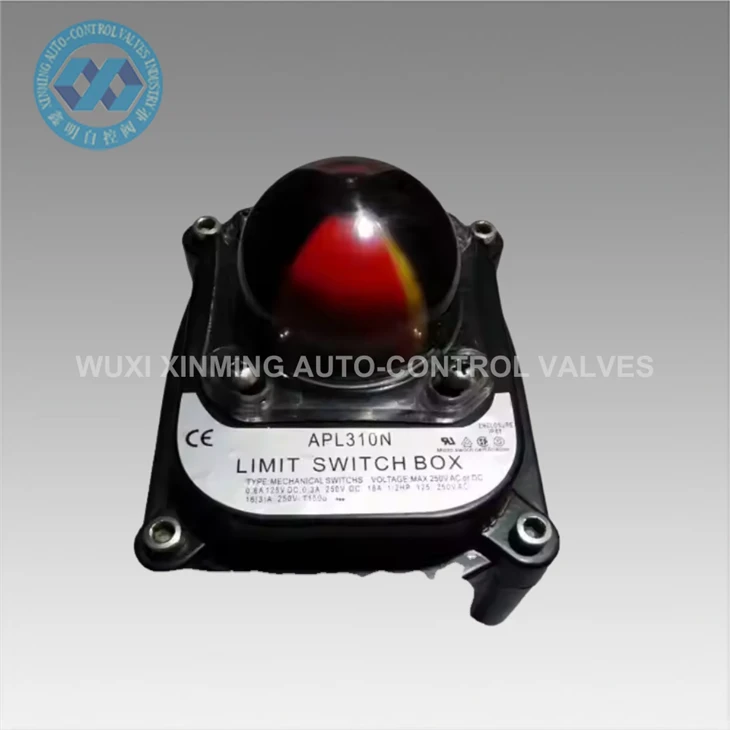

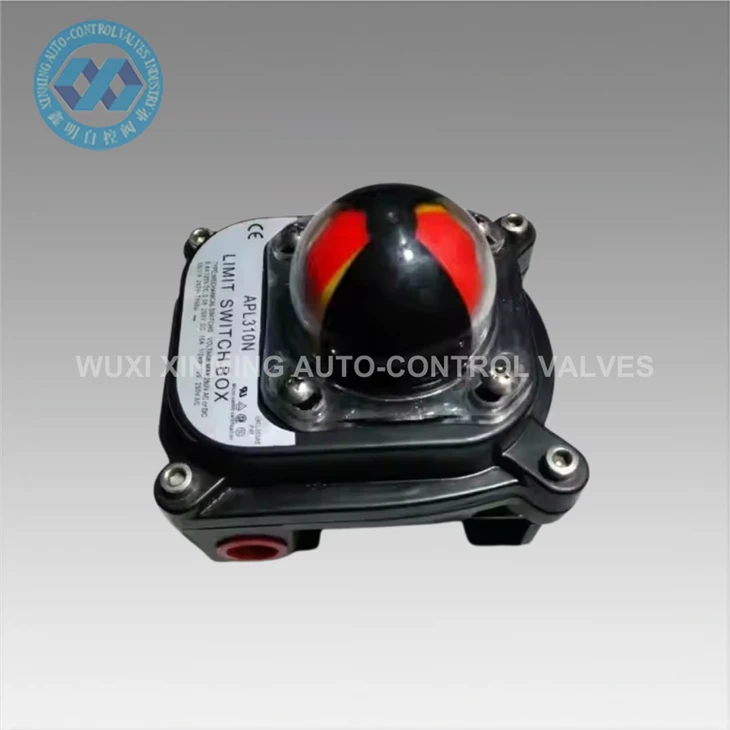

Το APL-310N Limit Switch Box είναι μια αξιόπιστη συσκευή ένδειξης θέσης βαλβίδας και ανάδρασης σχεδιασμένη για συστήματα βιομηχανικού αυτοματισμού. Χρησιμοποιείται για την παρακολούθηση της ανοικτής και κλειστής θέσης των βαλβίδων τετάρτου περιστροφής, συμπεριλαμβανομένων των σφαιρικών βαλβίδων και των βαλβίδων πεταλούδας, όταν λειτουργούν από πνευματικούς ή ηλεκτρικούς ενεργοποιητές.
Με την παροχή-ανατροφοδότησης μηχανικής και ηλεκτρικής θέσης σε πραγματικό χρόνο, το APL-310N συμβάλλει στη διασφάλιση της ασφαλούς και ακριβούς λειτουργίας της βαλβίδας στα συστήματα ελέγχου διεργασιών, ειδικά όπου απαιτείται απομακρυσμένη παρακολούθηση.
Χαρακτηριστικά
- Κέλυφος από χυτό-κράμα αλουμινίου, επίστρωση πούδρας, όμορφη εμφάνιση και αξιόπιστη ποιότητα
- Η θέση του διακόπτη μπορεί να αναγνωριστεί καθαρά από την ένδειξη
- Ρυθμίστε γρήγορα το έκκεντρο, τοποθετημένο μέσω άξονα και ελατηρίου, εύκολο στη ρύθμιση χωρίς εργαλεία.
- Μπλοκ ακροδεκτών πολλαπλών-επαφών με 8 τυπικές επαφές για ασφαλή και άνετη καλωδίωση
- Τυπική διασύνδεση καλωδίων
- Αντι{0}}μπουλόνια, τα μπουλόνια που είναι προσαρτημένα στο επάνω κάλυμμα δεν θα πέσουν κατά την αποσυναρμολόγηση.
- Εύκολη εγκατάσταση, σύνδεση άξονα από ανοξείδωτο χάλυβα και βάση στήριξης. Όλα συμμορφώνονται με τα πρότυπα NAMUR
Τεχνικές Προδιαγραφές

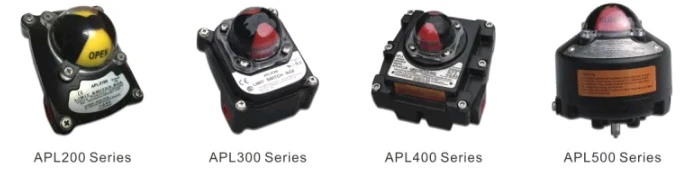

| Σειρά APL200.300.400.500 | ||
| Κέλυφος | Πρότυπο | Επιλογή |
| Θερμοκρασία | 200 Series (IP66) 300 Series ( IP66) 400 Series (Exd II BT6 IP66) | |
| 500 Series ( Exd IICT6 Gb DIP A21TA, T6 IP66 ) | ||
| -25 μοίρες ~+85 μοίρες | ||
| Θύρα καλωδίωσης | 2XNPT1/2 (ισχύει η σειρά 200/300) | PT1/2 (ισχύει η σειρά 200/300) |
| 2XNPT3/4 (ισχύει η σειρά 400/500) | PF1/2 (ισχύει η σειρά 200/300Type) | |
| M20.PG13.5 (ισχύει η σειρά 200/300) | ||
| PT3/4 (ισχύει η σειρά 400/500) | ||
| PF3/4 (ισχύει η σειρά 400/500) | ||
Εφαρμογές
Ο δείκτης θέσης βαλβίδας APL-310N χρησιμοποιείται ευρέως σε συστήματα βιομηχανικού αυτοματισμού όπου απαιτείται παρακολούθηση της κατάστασης της βαλβίδας:
- Παρακολούθηση βαλβίδων αγωγών πετρελαίου και αερίου
- Συστήματα επεξεργασίας νερού και λυμάτων
- Εγκαταστάσεις χημικής επεξεργασίας
- Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας
- Συστήματα ελέγχου βιομηχανικού αυτοματισμού
- Γραμμές παραγωγής τροφίμων και φαρμακευτικών προϊόντων
Σε μια τυπική μονάδα επεξεργασίας λυμάτων, το APL-310N εγκαθίσταται σε βαλβίδες πεταλούδας για να παρέχει ανάδραση σε πραγματικό χρόνο στο δωμάτιο ελέγχου, διασφαλίζοντας ότι οι βαλβίδες ρύθμισης ροής λειτουργούν σωστά και με ασφάλεια.
FAQ
Ε1: Σε τι χρησιμεύει ένα κουτί διακόπτη ορίου;
Ένα κουτί διακόπτη ορίου χρησιμοποιείται για την παροχή ανάδρασης θέσης ανοίγματος/κλεισίματος των βαλβίδων σε αυτοματοποιημένα συστήματα ελέγχου.
Ε2: Με ποιες βαλβίδες είναι συμβατή η APL-310N;
Χρησιμοποιείται κυρίως με βαλβίδες περιστροφής τετάρτου-όπως σφαιρικές βαλβίδες και βαλβίδες πεταλούδας.
Ε3: Είναι το APL-310N κατάλληλο για εξωτερική χρήση;
Ναι, με το περίβλημα αλουμινίου με πιστοποίηση IP67, μπορεί να χρησιμοποιηθεί σε εξωτερικούς και σκληρούς χώρους.
Ε4: Τι πρότυπο τοποθέτησης χρησιμοποιεί;
Χρησιμοποιεί τυπική βάση NAMUR, συμβατή με τους περισσότερους πνευματικούς ενεργοποιητές.
