Εισαγωγή Προϊόντος
Στα συστήματα βιομηχανικού αυτοματισμού βαλβίδων, ο ενεργοποιητής είναι το εξάρτημα που καθορίζει εάν μια βαλβίδα μπορεί να λειτουργήσει αξιόπιστα για μεγάλους κύκλους. Σε πολλές πραγματικές εγκαταστάσεις που έχουμε δει, τα προβλήματα των βαλβίδων δεν προκαλούνται από την ίδια τη βαλβίδα, αλλά από ακατάλληλη επιλογή ενεργοποιητή-ανεπαρκής ροπή, ασταθή εναλλαγή ή κακή απόκριση υπό συνεχή λειτουργία.

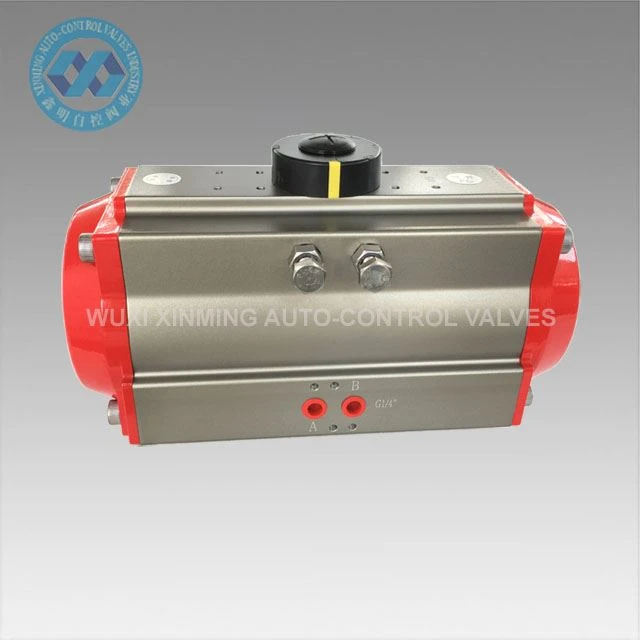

Ο Πνευματικός Ενεργοποιητής Βαλβίδας XM έχει σχεδιαστεί για αυτοματισμό βαλβίδας περιστροφής τετάρτου-, συμπεριλαμβανομένων σφαιρικών βαλβίδων και βαλβίδων πεταλούδας. Μετατρέπει τον πεπιεσμένο αέρα σε περιστροφική κίνηση μέσω ενός μηχανισμού οδοντωτού τροχού και πινιόν, επιτρέποντας τη γρήγορη και σταθερή λειτουργία της βαλβίδας σε συστήματα βιομηχανικών διεργασιών.
Χρησιμοποιείται ευρέως σε επεξεργασία νερού, χημική επεξεργασία, συστήματα HVAC και γενικό βιομηχανικό αυτοματισμό όπου απαιτείται αξιόπιστος έλεγχος βαλβίδων on/off.
Χαρακτηριστικά
- Δομή ράφι και πινιόν για σταθερή περιστροφική κίνηση
- Γρήγορη πνευματική απόκριση για αυτοματοποιημένο έλεγχο βαλβίδων
- Διατίθεται σε τύπους διπλής δράσης και ελατηρίου επιστροφής
- Τοποθέτηση ISO 5211 για εύκολη εγκατάσταση βαλβίδας
- Συμπαγές περίβλημα από κράμα αλουμινίου για βιομηχανική χρήση
- Κατάλληλο για συνεχείς λειτουργίες ποδηλασίας
- Συμβατό με ηλεκτρομαγνητικές βαλβίδες και κιβώτια περιοριστικών διακοπτών
Τεχνικές Προδιαγραφές
Τύπος προϊόντος: Πνευματικός ενεργοποιητής βαλβίδας
Σχέδιο: Rack and Pinion
Τύπος Λειτουργίας: Επιστροφή ελατηρίου
Γωνία περιστροφής: Πρότυπο 90 μοιρών
Μέσο εργασίας: Καθαρός, στεγνός πεπιεσμένος αέρας
Υλικό σώματος: Κράμα αλουμινίου
Πρότυπο τοποθέτησης: ISO 5211
Πίεση λειτουργίας: 2,5 – 8 bar
Εύρος θερμοκρασίας: Διαθέσιμες επιλογές τυπικής / υψηλής θερμοκρασίας
Σύστημα ελέγχου: Συμβατό με πνευματικό αυτοματισμό
Εγκατάσταση Πνευματικών Ενεργοποιητών
Η εύλογη εγκατάσταση είναι να διασφαλιστεί ότι ο άξονας του πνευματικού ενεργοποιητή και του στελέχους βαλβίδας έχουν ομοαξονικότητα. Πριν από τη συναρμολόγηση του ενεργοποιητή και της βαλβίδας, η βαλβίδα πρέπει να μετρηθεί και να μην ξεπεραστεί η απαιτούμενη ροπή. Μετά τη συναρμολόγηση, ο πνευματικός ενεργοποιητής και η βαλβίδα δοκιμάζονται και η ονομαστική πίεση εφαρμόζεται στη βαλβίδα. Η πίεση της πηγής αέρα του ενεργοποιητή είναι 0,4mpa ή σύμφωνα με τις απαιτήσεις του χρήστη. Το άνοιγμα και το κλείσιμο της βαλβίδας θα πρέπει να είναι ευέλικτο και να μην υπάρχουν κολλήματα, μπουσουλήματα και άλλα φαινόμενα και να κάνετε πολλαπλές δοκιμές.
Οι πνευματικοί ενεργοποιητές εξοπλισμένοι με ηλεκτρομαγνητικές βαλβίδες θα πρέπει να είναι εξοπλισμένοι με χειροκίνητες συσκευές κατά την αποσφαλμάτωση. Ενεργοποιήστε το κόκκινο κουμπί στην ηλεκτρομαγνητική βαλβίδα και περάστε από την ηλεκτρική θέση σε λειτουργία. Κατά τη χρήση του μηχανισμού χειροκίνητης λειτουργίας, η πηγή αερίου ή υγρού θα πρέπει να αποκοπεί και στη συνέχεια να γίνει εντοπισμός σφαλμάτων στον πνευματικό μηχανισμό. Οι πνευματικοί ενεργοποιητές θα πρέπει να διατηρούν την πηγή αέρα στεγνή και καθαρή και οι ενεργοποιητές πρέπει να συντηρούνται και να συντηρούνται τακτικά και το φίλτρο αέρα πρέπει να αποστραγγίζεται και να αποστραγγίζεται τακτικά για να αποφευχθεί η είσοδος στην ηλεκτρομαγνητική βαλβίδα ή ο πνευματικός ενεργοποιητής και να επηρεαστεί η κανονική εργασία.
Εφαρμογές
- Συστήματα αυτοματισμού σφαιρικής βαλβίδας
- Συστήματα ελέγχου βαλβίδων πεταλούδας
- Εγκαταστάσεις επεξεργασίας νερού
- Συστήματα σωληνώσεων HVAC
- Γραμμές χημικής διεργασίας
- Αγωγοί βιομηχανικής κοινής ωφέλειας
- Αυτοματοποιημένα συστήματα παραγωγής
OEM & Προσαρμογή
- Η XM παρέχει ευέλικτες λύσεις OEM για διαφορετικές απαιτήσεις έργου:
- Διαμόρφωση διπλής ενέργειας ή επαναφοράς ελατηρίου
- Ρύθμιση ροπής για διαφορετικά μεγέθη βαλβίδων
- Ειδικές διεπαφές τοποθέτησης εάν απαιτείται
- Ηλεκτρομαγνητική βαλβίδα και ενσωμάτωση ανάδρασης θέσης
- Υποστήριξη OEM branding και συσκευασίας
