Στα συστήματα βιομηχανικού αυτοματισμού, πολλές εταιρείες αντιμετωπίζουν συχνά προβλήματα στον έλεγχο των βαλβίδων, όπως αργή ταχύτητα απόκρισης, ανεπαρκής ροπή, χαμηλό επίπεδο αυτοματισμού και συχνή συντήρηση. Ειδικά σε συστήματα σωληνώσεων που απαιτούν συχνό άνοιγμα και κλείσιμο βαλβίδων, η ασταθής απόδοση του ενεργοποιητή όχι μόνο επηρεάζει την απόδοση της παραγωγής αλλά μπορεί επίσης να δημιουργήσει κινδύνους για την ασφάλεια.
Ο Πνευματικός Ενεργοποιητής Angle Travel έχει σχεδιαστεί για να επιλύει αυτά τα προβλήματα, παρέχοντας σταθερό, γρήγορο και αξιόπιστο αυτοματοποιημένο έλεγχο για διάφορες περιστροφικές βαλβίδες 90 μοιρών.
Ο Πνευματικός ενεργοποιητής Angle Travel είναι ένας ενεργοποιητής που κινείται από πεπιεσμένο αέρα. Μέσω ενός εσωτερικού μηχανισμού μετάδοσης, μετατρέπει την πνευματική ενέργεια σε γωνιακή περιστροφική κίνηση, επιτυγχάνοντας έτσι το άνοιγμα και το κλείσιμο της βαλβίδας.
Αυτός ο ενεργοποιητής χρησιμοποιείται κυρίως για τον έλεγχο βαλβίδων γωνιακής διαδρομής, όπως σφαιρικές βαλβίδες, βαλβίδες πεταλούδας και βαλβίδες βύσματος. Διαθέτει συμπαγή δομή, σταθερή λειτουργία και γρήγορη απόκριση, καθιστώντας το μια σημαντική συσκευή ελέγχου σε βιομηχανικά αυτοματοποιημένα συστήματα σωληνώσεων.
Η σειρά XM Angle Travel Pneumatic Actuator χρησιμοποιείται για τον αυτόματο έλεγχο βαλβίδων πεταλούδας, σφαιρικών βαλβίδων και μηχανημάτων με περιστροφική κίνηση. Τα διπλά έμβολα από κράμα αλουμινίου-χύτευσης ακριβείας-με επεξεργασία σκληρής οξείδωσης βελτιώνουν την ακρίβεια της γωνίας περιστροφής και τη διάρκεια ζωής. Το σώμα του ενεργοποιητή με σκληρή-οξείδωση μπορεί να αποφύγει αποτελεσματικά τις γρατσουνιές.
Προδιαγραφές προϊόντος
|
Όνομα προϊόντος |
Πνευματικός ενεργοποιητής Angle Travel |
|
Υλικό |
Ανοξείδωτο ατσάλι / κράμα αλουμινίου |
|
Πιστοποιητικό |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Λειτουργία |
ON / OFF |
|
Εφαρμογή |
Αυτοματισμός Σφαίρα βαλβίδα, Αυτοματισμός βαλβίδα πεταλούδας |
|
Εύρος Θερμοκρασίας |
-40~150 βαθμοί Κελσίου |
|
Χρόνος παράδοσης |
εντός 7 ημερών κανονικά. |
|
Λιμάνι ναυτιλίας |
Σαγκάη, Ningbo, κ.λπ. |
|
Λεπτομέρεια πακέτου |
κάθε χαρτοκιβώτιο μέσα, θήκη από κόντρα πλακέ (αποστολή ωκεανού) ή παλέτα (αποστολή αέρα) έξω |
|
Περιστροφική γωνία |
0 ~ 90 μοίρες / 0 ~ 120 μοίρες / 0 ~ 180 μοίρες |
|
Δομή |
περιστροφικός ενεργοποιητής rack and pinion |
|
Επεξεργασία Επιφανειών |
σκληρή ανοδίωση |
|
Θερμοκρασία εργασίας |
Κανονική θερμοκρασία: -20 βαθμοί ~ 80 βαθμοί (-4 βαθμοί F ~ 176 βαθμοί F) |
|
Σύνδεση |
NAMUR, ISO5211 και DIN3337 |
|
Χρώμα καπακιού |
υποστήριξη προσαρμοσμένη |
|
Τύπος |
διπλής και μονόπρακτης |
|
Δείκτης |
Προσαρμοσμένη υποστήριξη |
|
Εγκαταστήστε αξεσουάρ |
Κουτί οριοδιακοπτών / Ηλεκτρομαγνητική βαλβίδα / Θέση βαλβίδας κ.λπ. |
|
Εξαρτήματα βαλβίδας |
Χειροκίνητο κιβώτιο ταχυτήτων παράκαμψης |
|
Εμβολο |
Σκληρή ανοδίωση |
|
Μέσον |
Νερό, λάδι, αέρας ή διαβρωτικό περιβάλλον |
|
Μοντέλο |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Δυνατότητα Προμήθειας
Έχουμε αρκετό απόθεμα τυπικών μοντέλων και μπορούμε να τα παραδώσουμε γρήγορα.
Υποστηρίζει προσαρμογή OEM/ODM, με την ταχύτερη ολοκλήρωση μικρής-παρτίδας προσαρμοσμένης παραγωγής εντός 7 ημερών.
Συσκευασία & Παράδοση
Λεπτομέρεια συσκευασίας:
1). ξεχωριστό χαρτοκιβώτιο με συσκευασία αφρού εσωτερικά
2) θήκη από κόντρα πλακέ για αποστολή στον ωκεανό
3) Παλέτα κόντρα πλακέ για αεροπορική αποστολή
Λιμάνι αναχώρησης: Σαγκάη, Κίνα
Χρόνος παράδοσης:
|
Ποσότητα (Μονάδες) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Εκτιμ. Χρόνος (ημέρες) |
Αγαθά σε απόθεμα |
7 |
20 |
Προς διαπραγμάτευση |
Πλεονέκτημα
Όλες οι διεργασίες διαμορφώνονται μία φορά--από το CNC για να διασφαλιστεί η ακρίβεια της διαδικασίας και η διάρκεια ζωής.

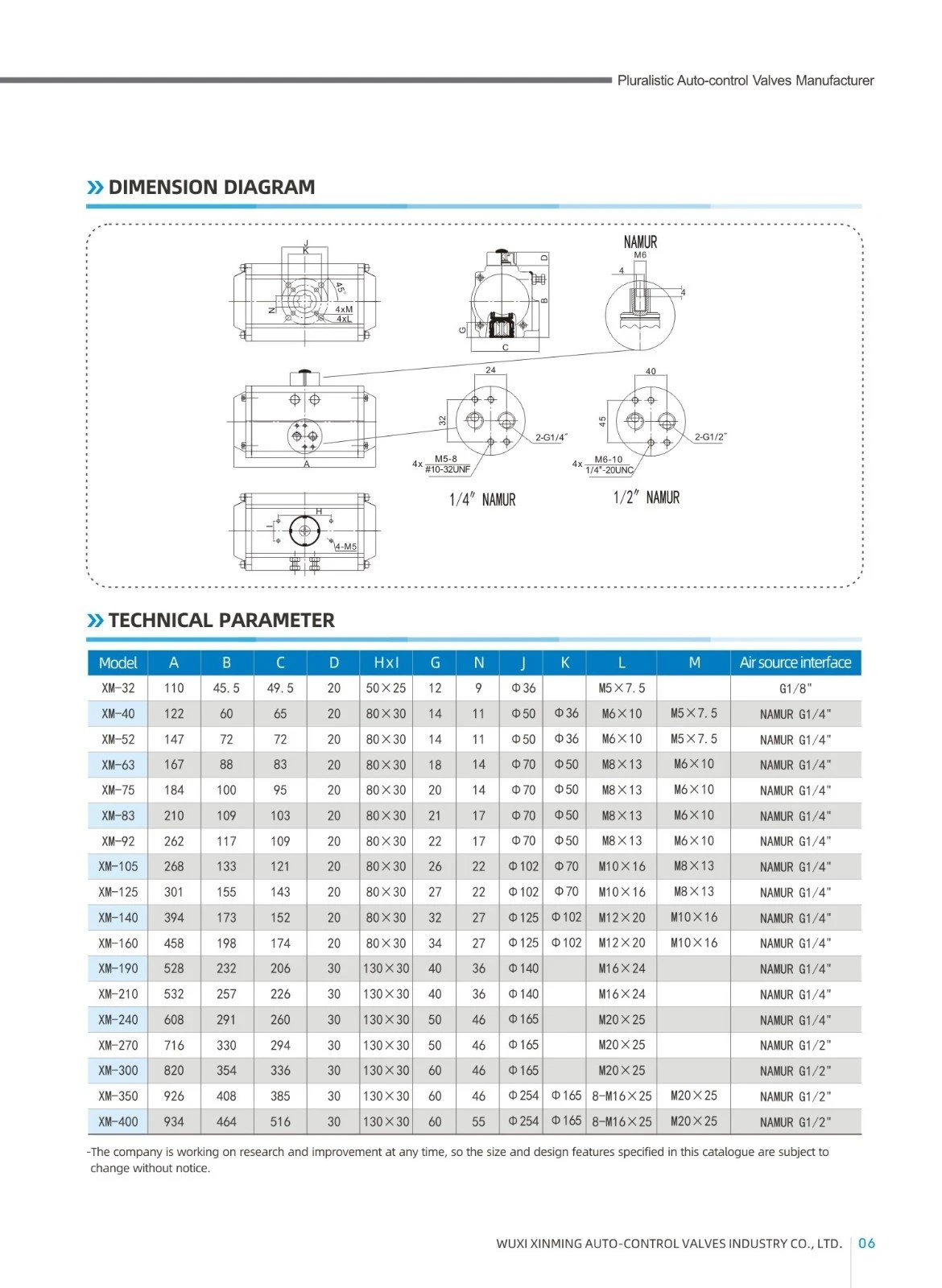

Διαστάσεις πνευματικού ενεργοποιητή γωνιακής διαδρομής
ΠΙΝΑΚΑΣ ΡΟΠΗΣ ΕΞΟΔΟΥ ΕΝΕΡΓΟΠΟΙΗΤΗ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ XM
|
Μοντέλο |
Πίεση αέρα εισόδου (μονάδα: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Ροπή εξόδου πίεσης αέρα (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
