Χαρακτηριστικά σχεδίου
Χαρακτηριστικά σχεδίου

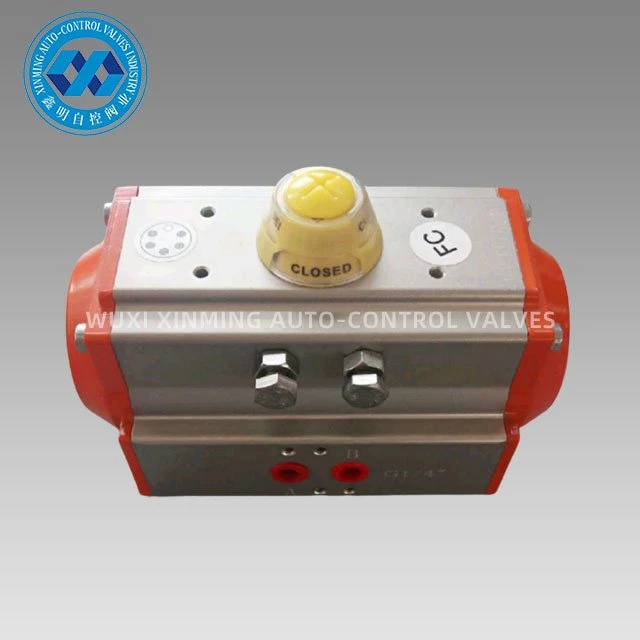

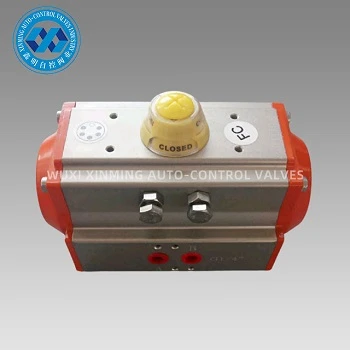

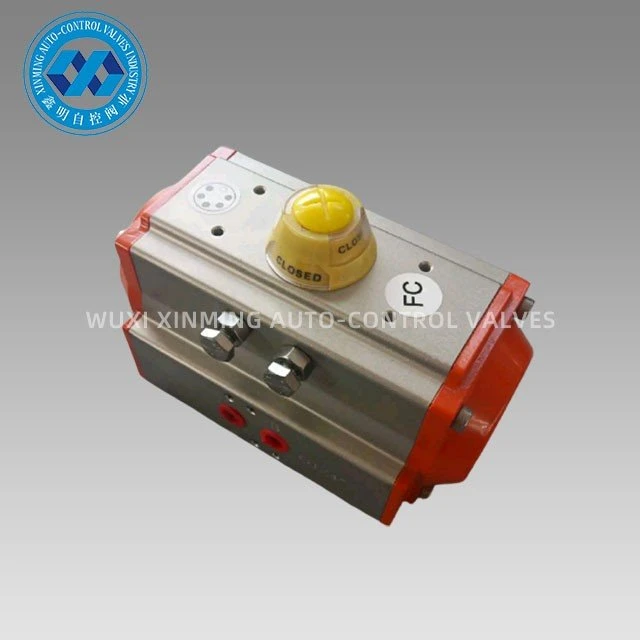

Το AT double Acting Pneumatic Rotary Actuator μελετώνται, αναπτύσσονται και σχεδιάζονται με βάση την ολοκληρωμένη εφαρμογή νέων τεχνολογιών, νέων υλικών, νέων διαδικασιών και καινοτόμων αντιλήψεων στο εσωτερικό και στο εξωτερικό, με τα ακόλουθα χαρακτηριστικά:
1. Πλήρως σύμφωνο με τους διεθνείς κανονισμούς: IS05211, DIN3337 και VDI/VDE-3845, πρότυπα NAMUR.
2.Στον εξωθημένο κύλινδρο αλουμινίου υψηλής αντοχής, η εσωτερική επιφάνεια είναι λεπτώς αλεσμένη και σκληρά ανοδιωμένη, με μεγάλη διάρκεια ζωής, χαμηλό συντελεστή τριβής και γρήγορη δράση.
3.Το όμορφο συμπαγές μοντέρνο σχήμα και οι πολλαπλές προδιαγραφές κάνουν την επιλογή πιο οικονομική.
4. Όλες οι ενεργές επιφάνειες υιοθετούν υψηλής ποιότητας ρουλεμάν με χαμηλή τριβή, μεγάλη διάρκεια ζωής και χωρίς θόρυβο.
5. Εγκαθίστανται δύο ανεξάρτητοι μηχανισμοί ρύθμισης διαδρομής για να ρυθμίζουν εύκολα επιπλέον ± 5 μοίρες σε πλήρως ανοιχτή ή πλήρως κλειστή θέση
6. Οι ενεργοποιητές με την ίδια εξωτερική δομή διατίθενται σε εκδόσεις διπλής δράσης και μονής δράσης (ελατήριο-επιστροφή). Οι εκδόσεις μονής δράσης έχουν κανονικό-κλειστό και κανονικό-ανοιχτό τύπο
Δυνατότητα Προμήθειας
Δυνατότητα ανεφοδιασμού: 10000 μονάδες ανά μήνα Πνευματικός Περιστροφικός Ενεργοποιητής
Συσκευασία & Παράδοση
Λεπτομέρεια συσκευασίας: 1). ξεχωριστό χαρτοκιβώτιο με συσκευασία αφρού εσωτερικά
2) θήκη από κόντρα πλακέ για αποστολή στον ωκεανό
3) Παλέτα κόντρα πλακέ για αεροπορική αποστολή
Λιμάνι αναχώρησης: Σαγκάη, Κίνα
Χρόνος παράδοσης:
|
Ποσότητα (Μονάδες) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Εκτιμ. Χρόνος (ημέρες) |
Αγαθά σε απόθεμα |
7 |
20 |
Προς διαπραγμάτευση |
Εισαγωγή Προϊόντος
Οι Pneumatic Actuators σειράς XM χρησιμοποιούνται για τον αυτόματο έλεγχο βαλβίδων πεταλούδας, σφαιρικών βαλβίδων και μηχανημάτων με περιστροφική κίνηση. Έμβολα διπλής ράβδου από κράμα αλουμινίου χύτευσης ακριβείας με επεξεργασία σκληρής οξείδωσης βελτιώνουν την ακρίβεια της γωνίας περιστροφής και τη διάρκεια ζωής. Το σώμα του ενεργοποιητή με σκληρή οξείδωση μπορεί να αποφύγει αποτελεσματικά τις γρατσουνιές.
Πλεονέκτημα
1) Όλα τα σημαντικά ανταλλακτικά θα υποβληθούν σε επεξεργασία με σκληρή ανοδίωση για να ενισχυθεί η αντοχή σε μεγάλο βαθμό για να εξασφαλιστεί η καλή απόδοση και η διάρκεια ζωής.
2) Όλες οι διαδικασίες διαμορφώνονται μία φορά από το CNC για να διασφαλιστεί η ακρίβεια της διαδικασίας και η διάρκεια ζωής.
Εφαρμογή
Οι πνευματικοί περιστροφικοί ενεργοποιητές μπορούν να είναι κατάλληλοι για διάφορα εύφλεκτα, διαβρωτικά, σκονισμένα, ισχυρό μαγνητικό πεδίο, ακτινοβολία, διαβρωτικό περιβάλλον με δονήσεις εσωτερικού ή εξωτερικού χώρου, τα οποία χρησιμοποιούνται ευρέως στον τομέα της ηλεκτρικής ενέργειας, της πετροχημικής, της μεταλλουργίας, του πετρελαίου, του φυσικού αερίου, της πόλης, των κατασκευών, αποχέτευση, χημική βιομηχανία, διύλιση πετρελαίου, εξόρυξη, εργοστάσιο παραγωγής ενέργειας, μεταλλουργία, αρχιτεκτονική, ιατρική, τρόφιμα, φυσικό αέριο, επιστημονική έρευνα κ.λπ.
Τεχνική Παράμετρος
ΠΙΝΑΚΑΣ ΡΟΠΗΣ ΕΞΟΔΟΥ ΕΝΕΡΓΟΠΟΙΗΤΗ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ XM
| Μοντέλο |
Πίεση αέρα εισόδου (μονάδα:bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Ροπή εξόδου πίεσης αέρα (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Εισαγωγή Εταιρείας
Από το 2007, η WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD έχει ιδρύσει.
Κατασκευάζουμε κυρίως πνευματικό ενεργοποιητή, πνευματική σφαιρική βαλβίδα, πνευματική βαλβίδα πεταλούδας, πνευματική/ηλεκτρική βαλβίδα ελέγχου κ.λπ.

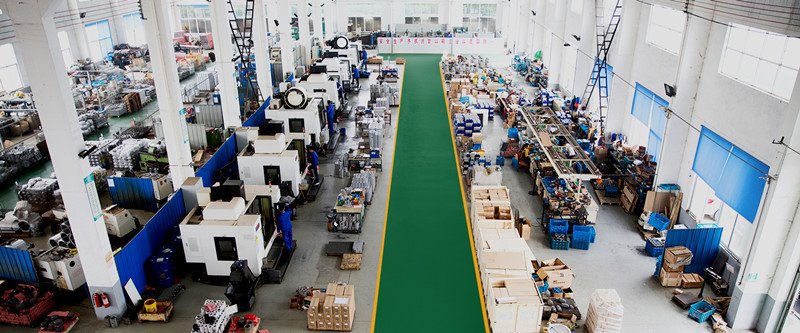

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό επεξεργασίας και εξελιγμένο εξοπλισμό δοκιμών. Ο εξοπλισμός επεξεργασίας μας περιλαμβάνει τόρνους, φρέζα, μηχανή διάτρησης, πλάνη, μηχανή διάτρησης, τόρνους CNC, κέντρα κατεργασίας CNC και άλλο εξοπλισμό. Υπάρχουν συνολικά 30 σετ, εκ των οποίων υπάρχουν 5 σετ εισαγωγής κάθετου κέντρου μηχανής και αρκετά σετ προηγμένων τόρνων CNC.
