Σε συστήματα αυτοματισμού βαλβίδων υψηλής πίεσης-, η επιλογή ενεργοποιητή σπάνια αφορά μόνο την επίτευξη περιστροφής 90-μοιρών. Η πραγματική πρόκληση είναι η παραγωγή αρκετής ροπής στα ακριβή σημεία όπου η βαλβίδα έχει τη μέγιστη αντίσταση - ειδικά κατά την αποσύνδεση και την τελική έδραση.
Αυτός είναι ο λόγος για τον οποίο οι πνευματικοί ενεργοποιητές scotch yoke χρησιμοποιούνται ευρέως σε εφαρμογές βαρέως τύπου-τριμήνου-περιστροφής σε συστήματα πετρελαίου και φυσικού αερίου, πετροχημικών, LNG, παραγωγής ηλεκτρικής ενέργειας και αγωγών.
Σε σύγκριση με τους ενεργοποιητές rack και pinion, ο μηχανισμός scotch yoke παράγει μια μεταβλητή καμπύλη ροπής που ταιριάζει καλύτερα με την πραγματική συμπεριφορά λειτουργίας των βαλβίδων πεταλούδας, των σφαιρικών βαλβίδων και των βαλβίδων βύσματος. Σε πραγματικές βιομηχανικές συνθήκες, αυτές οι βαλβίδες τυπικά απαιτούν σημαντικά υψηλότερη ροπή στην αρχή και στο τέλος της διαδρομής λόγω τριβής της έδρας, διαφορικής πίεσης, συσσώρευσης μέσων ή μακρών κύκλων λειτουργίας.
Για βαλβίδες-μεγάλης διαμέτρου, η ανεπαρκής ροπή αποσύνδεσης μπορεί να οδηγήσει σε καθυστερημένη διαδρομή, ασταθή λειτουργία ή ατελές άνοιγμα της βαλβίδας. Σε εφαρμογές τερματισμού λειτουργίας, η ανεπαρκής ροπή τελικής-θέσης μπορεί τελικά να οδηγήσει σε κακή απόδοση στεγανοποίησης ή εσωτερική διαρροή μετά από επανειλημμένη ανακύκλωση. Οι πνευματικοί ενεργοποιητές Scotch yoke έχουν σχεδιαστεί ειδικά για την αντιμετώπιση αυτών των προβλημάτων.
Προδιαγραφές προϊόντος
| Γωνία περιστροφής | 0 - 90 βαθμός |
| Υλικό | Εόλκιμος σίδηρος / Ανθρακούχο χάλυβας |
| Μέγιστη ροπή εξόδου |

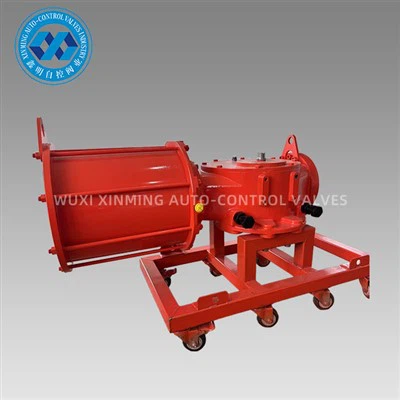

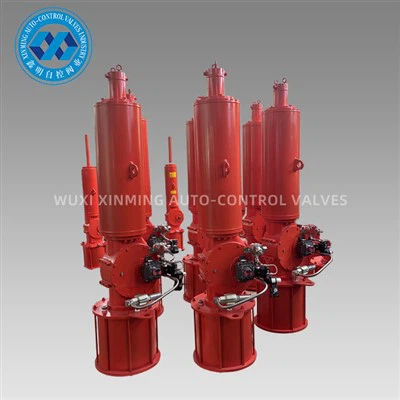

Διπλής-ενέργειας: 250.000 Nm Επαναφορά ελατηρίου: 140.000 Nm |
| Πίεση εργασίας | 0.3 - 0.6 MPa |
| Θερμοκρασία λειτουργίας | Τυπικό: -20 έως +80 βαθμοί Κελσίου |
Κοινές Εφαρμογές στον Βιομηχανικό Αυτοματισμό Βαλβίδων
Οι πνευματικοί ενεργοποιητές Scotch yoke εγκαθίστανται συνήθως σε συστήματα όπου η υψηλή αξιοπιστία-απενεργοποίησης και η σταθερή απόδοση ροπής είναι ζωτικής σημασίας.
Οι τυπικές εφαρμογές περιλαμβάνουν:
- Βαλβίδες απομόνωσης αγωγών
- Συστήματα διακοπής λειτουργίας έκτακτης ανάγκης
- Βαλβίδες πεταλούδας υψηλής-πίεσης
- Αυτοματισμός μεγάλης σφαιρικής βαλβίδας
- Συστήματα μεταφοράς LNG
- Γραμμές διεργασίας διυλιστηρίου
- Υπεράκτιες πλατφόρμες παραγωγής
- Συστήματα ελέγχου βαλβίδων φάρμας δεξαμενής
Σε πολλά από αυτά τα περιβάλλοντα, η αστοχία ενεργοποιητή δεν είναι απλώς ζήτημα συντήρησης - μπορεί να επηρεάσει άμεσα την ασφάλεια της διαδικασίας, την περιβαλλοντική συμμόρφωση και τη συνέχεια της παραγωγής.
Οι πνευματικοί ενεργοποιητές Scotch yoke παραμένουν μια από τις πιο ευρέως χρησιμοποιούμενες λύσεις για αυτοματισμό βαλβίδων υψηλής ροπής, επειδή έχουν σχεδιαστεί γύρω από πραγματικές βιομηχανικές συνθήκες λειτουργίας και όχι μόνο με θεωρητικές τιμές εξόδου. Η ικανότητά τους να παρέχουν αξιόπιστη ροπή εκεί όπου οι βαλβίδες την χρειάζονται πραγματικά τις καθιστά ιδιαίτερα κατάλληλες για απαιτητικές εφαρμογές ελέγχου διαδικασίας και διακοπής λειτουργίας έκτακτης ανάγκης.
