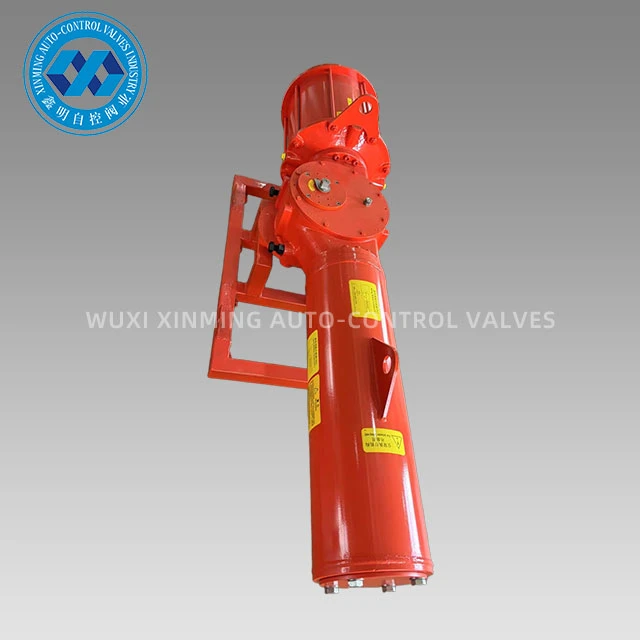

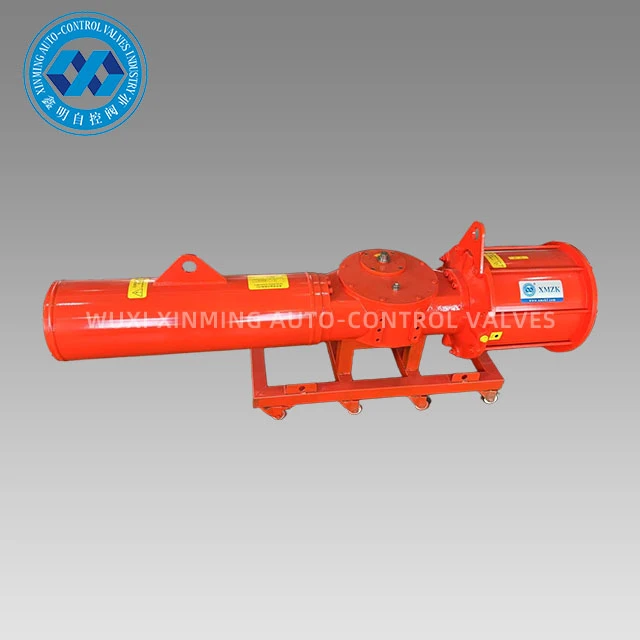

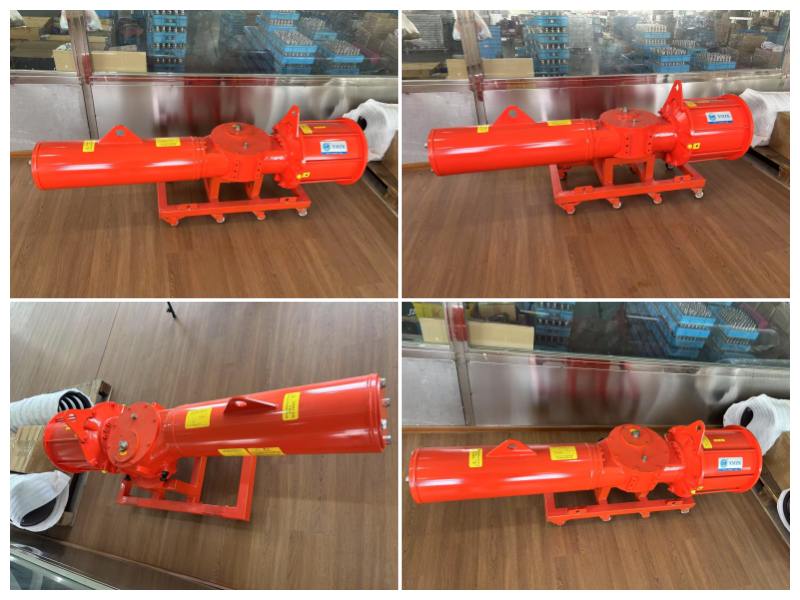

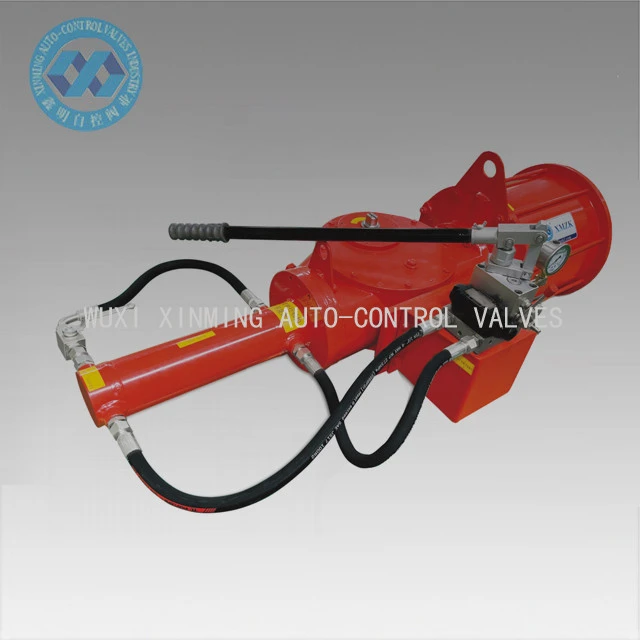

Ο Πνευματικός Ενεργοποιητής Scotch Yoke Spring Return είναι μια συσκευή μετάδοσης κίνησης υψηλής-αξιοπιστίας σχεδιασμένη για βιομηχανικό έλεγχο βαλβίδων. Χρησιμοποιεί έναν μοναδικό μηχανισμό μετάδοσης Scotch Yoke για να μετατρέπει την ισχύ του πεπιεσμένου αέρα σε περιστροφική κίνηση 90 μοιρών και πραγματοποιεί αυτόματη λειτουργία επαναφοράς μέσω ενός ενσωματωμένου-ισχυρού ελατηρίου, διασφαλίζοντας ότι η βαλβίδα επιστρέφει γρήγορα σε ασφαλή θέση (πλήρως ανοιχτή ή πλήρως κλειστή) σε περίπτωση αστοχίας αέρα ή έκτακτης ανάγκης. Ο αρθρωτός σχεδιασμός του Πνευματικού ενεργοποιητή Scotch Yoke Spring Return υποστηρίζει την τυπική διεπαφή ISO 5211/NAMUR, μπορεί να προσαρμοστεί σε διάφορους τύπους σφαιρικών βαλβίδων και βαλβίδων πεταλούδας και μπορεί να εξοπλιστεί με τερματικούς διακόπτες, ηλεκτρομαγνητικές βαλβίδες και άλλα αξεσουάρ για αυτόματο έλεγχο. Σε σύγκριση με τους παραδοσιακούς ενεργοποιητές rack και pinion, η δομή scotch yoke έχει υψηλότερη μηχανική απόδοση και μεγαλύτερη διάρκεια ζωής και είναι ιδανική επιλογή για έλεγχο βαλβίδων υπό επικίνδυνες συνθήκες. Η κατασκευή scotch yoke είναι μια εξαιρετική επιλογή για τον έλεγχο της βαλβίδας σε επικίνδυνες καταστάσεις, επειδή έχει μεγαλύτερη διάρκεια ζωής και υψηλότερη μηχανική απόδοση από τους συμβατικούς ενεργοποιητές οδοντωτού τροχού και πινιόν.
Χαρακτηριστικά προϊόντος:
1. Υπάρχουν δύο τύποι πνευματικών ενεργοποιητών scotch yoke XM: συμμετρικοί και κεκλιμένοι, που αντιστοιχούν σε δύο διαφορετικά χαρακτηριστικά ροπής εξόδου. Ο ενεργοποιητής με κλίση scotch yoke έχει υψηλή ροπή εκκίνησης και χαμηλή ροπή λειτουργίας, κατάλληλος για τον έλεγχο των βαλβίδων πεταλούδας. Ο συμμετρικός ενεργοποιητής scotch yoke έχει πιο ισορροπημένη καμπύλη ροπής και είναι κυρίως κατάλληλος για τον έλεγχο σφαιρικών βαλβίδων και βαλβίδων βύσματος.
2. Οι δακτύλιοι Ο-ενθυλακωμένοι με διπλά υλικά (καουτσούκ και PFA) μπορούν να εφαρμοστούν σε διάφορες θερμοκρασίες και συνθήκες εργασίας.
Ο διπλός δακτύλιος O-και ο σχεδιασμός του ρουλεμάν διασφαλίζουν τη σταθερότητα και την αξιοπιστία του αρθρωτού κυλίνδρου.
3. Η ροπή εξόδου του τύπου επιστροφής ελατηρίου XM μπορεί να φτάσει περισσότερα από 140.000 Nm και η ροπή εξόδου του τύπου διπλής-δράσης μπορεί να φτάσει περισσότερα από 250.000 Nm.
Πίεση εργασίας: 0,3-0,6MPa.
4. Τόσο η μονάδα κεντρικού αμαξώματος όσο και η μονάδα κυλίνδρου είναι κατασκευασμένα από όλκιμο σίδηρο ή ανθρακούχο χάλυβα για να εξασφαλίζεται επαρκής αντοχή. Η συνολική δομή είναι συμπαγής και ο σχεδιασμός είναι όμορφος και συντονισμένος. Η ράβδος ζυγού και το έμβολο εξασφαλίζουν την καλύτερη απόδοση ροπής.
5. Τα σύνθετα υλικά χαμηλής τριβής και μεγάλης διάρκειας ζωής αποφεύγουν την άμεση επαφή-με-μετάλλων, κάνοντας τη συντήρηση και την αντικατάσταση γρήγορη και εύκολη.
6. Ο άξονας εξόδου συμμορφώνεται με τα πιο πρόσφατα πρότυπα ISO5211 και NAMUR. Το μέγεθός του μπορεί να προσαρμοστεί και ο ανοξείδωτος χάλυβας είναι προαιρετικός.
7. Ο τυπικός δείκτης θέσης NAMUR διευκολύνει την εγκατάσταση εξαρτημάτων, όπως κουτιά διακόπτη ορίου και ρυθμιστές θέσης.
8. Δύο ανεξάρτητοι ρυθμιζόμενοι κοχλίες γωνίας μπορούν να προσαρμόσουν τη διαδρομή της βαλβίδας από -6 μοίρες έως 96 μοίρες, γεγονός που συμβάλλει στην επέκταση της διάρκειας ζωής της έδρας της βαλβίδας.
Η αρχή είναι ότι:

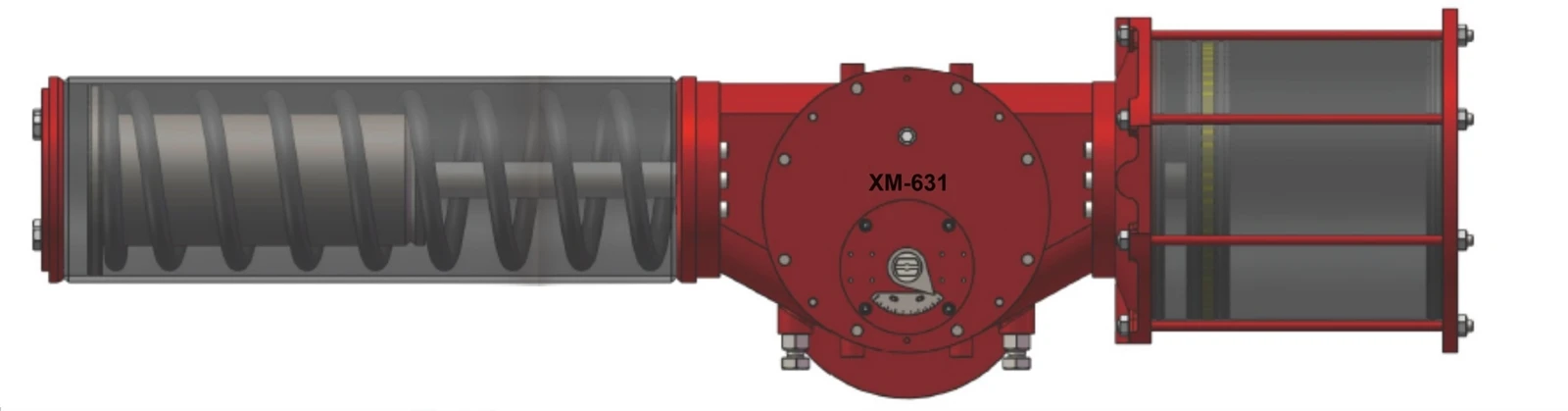

Ο πεπιεσμένος αέρας εισέρχεται στον θάλαμο για να ωθήσει το έμβολο να κάνει γραμμική κίνηση και με τις δομές μετάδοσης του πείρου ζυγού και της αυλάκωσης ζυγού, η γραμμική κίνηση του εμβόλου θα μετατραπεί σε περιστροφική κίνηση του ζυγού και θα οδηγήσει τον άξονα εξόδου σε περιστροφή, επιτυγχάνοντας έτσι τον έλεγχο της βαλβίδας.
| Όνομα προϊόντος | Πνευματικός ενεργοποιητής Scotch Yoke Return Spring |
| Περίοδος εγγύησης | 1 έτος |
| Προέλευση | Κίνα |
| Μέσο εργασίας | Αέρας ή αέριο |

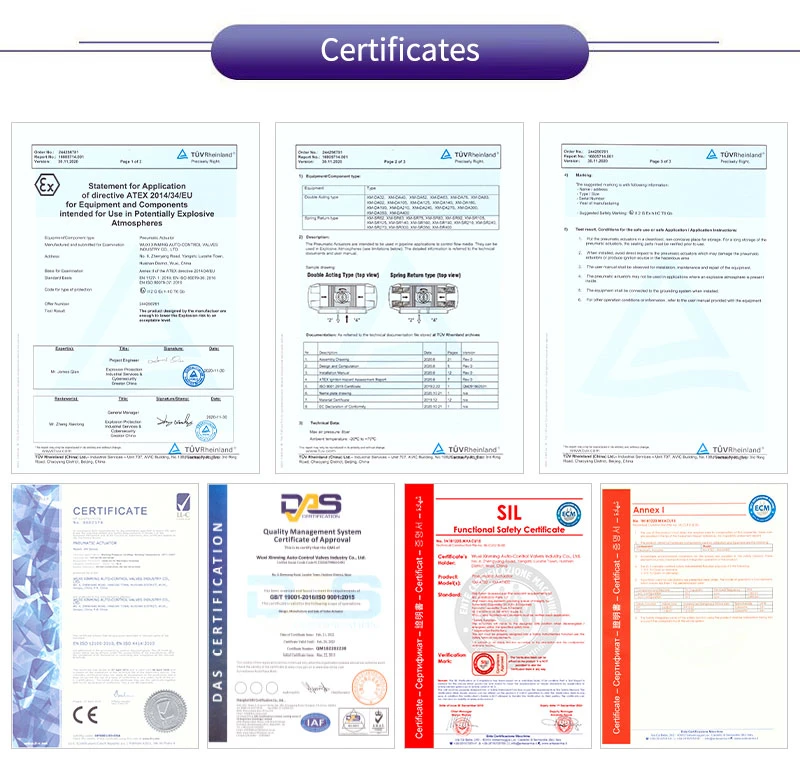

| Πιστοποιητικό | ISO5211, CE |
| Χρώμα | Προσαρμοσμένο σύμφωνα με τις ανάγκες του πελάτη |
| Εργοστασιακός έλεγχος βίντεο | Διαθέσιμος |
| Έκθεση μηχανικής δοκιμής | Διαθέσιμος |
| Μάρκα | XINMING |
| Υλικό σώματος | Κράμα αργιλίου |
| Εφαρμογή | σφαιρικές βαλβίδες, βαλβίδες πεταλούδας, βαλβίδες βύσματος και άλλες βαλβίδες |
| λειτουργία | Η σειρά XM Spring Return Scotch Yoke μπορεί να πραγματοποιήσει τον αυτόματο έλεγχο της βιομηχανικής διαδικασίας με διάφορα αξεσουάρ. |
| Εφαρμόσιμη θερμοκρασία περιβάλλοντος |
Τυπικό -20 μοίρες ~ 80 μοίρες Χαμηλή θερμοκρασία -40 βαθμοί ~80 βαθμοί Υψηλή θερμοκρασία -15 βαθμοί ~150 βαθμοί |
| OEM | διαθέσιμος |
| Η υπηρεσία μας |
Γραμμή επικοινωνίας 7x24 ώρες Αυστηρός ποιοτικός έλεγχος Καλή ποιότητα σε συμφέρουσα τιμή Εξαιρετική εξυπηρέτηση μετά- Ηλεκτρονική τεχνική υποστήριξη Γρήγορος χρόνος παράδοσης |
| Τα Πλεονεκτήματά μας |

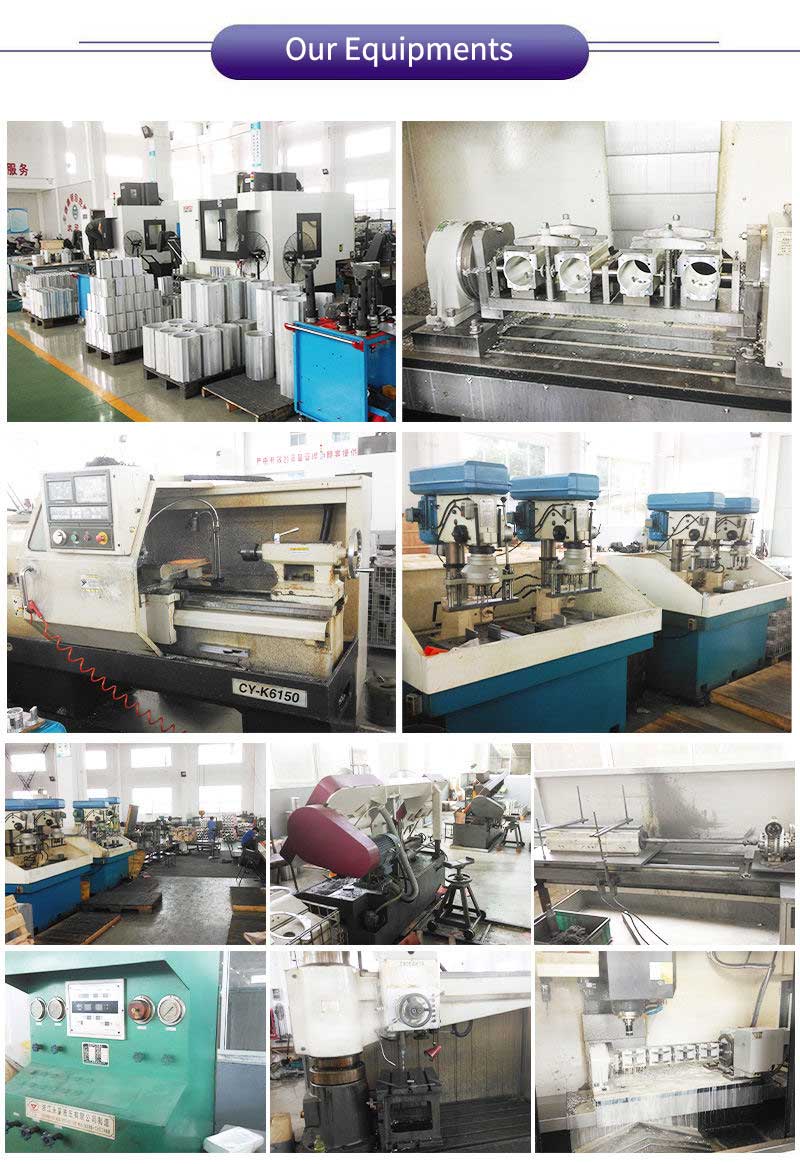

Προηγμένος και πλήρης εξοπλισμός επεξεργασίας Δοκιμές ακριβείας για εξασφάλιση ποιότητας Εισαγόμενος εξοπλισμός διεθνών προδιαγραφών Η τεχνολογία CNC είναι αποτελεσματική και ακριβής Η κλίμακα χωρητικότητας οδηγεί τον κλάδο |
